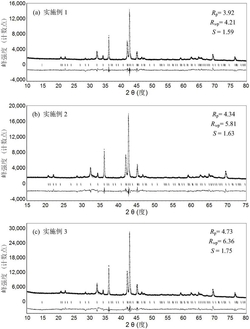

1.一种Gd2Co7型Nd–Mg–Ni系单相合金的制备方法，其特征在于：其具体步骤如下：

(1)以感应熔炼得到的Nd0.8Mg0.2Ni2.7和Mg2Ni合金铸锭作为前驱物，在氩气气氛保护下机械粉碎成直径小于400目的粉末，然后按照镍粉：Nd0.8Mg0.2Ni2.7：Mg2Ni的摩尔比为1:0.38～0.42:0.01～0.02的比例，将它们混合均匀；

(2)将步骤(1)的混合物在5～5.5MPa压力下冷压成型，放入不锈钢烧结罐中密闭封严；

(3)将步骤(2)密封好的烧结罐放入管式炉中，在0～0.01MPa氩气氛围下进行烧结处理，烧结程序如下：首先，从室温升至250℃，升温速率为5℃/min，恒温2h；然后从250℃升温至500℃，升温速率5℃/min，恒温2h；再从500℃升温至800℃，升温速率10℃/min，恒温1h；

然后继续从800℃升温至900℃，升温速率1℃/min，恒温48h；再从900℃升温至950℃，升温速率1℃/min，恒温60h；最后从950℃降温至850℃，降温速率1℃/min；烧结程序结束，合金随炉温冷却至室温，即可获得Gd2Co7型Nd–Mg–Ni系单相合金，其组成为Nd0.78～0.82Mg0.22～

0.18Ni3.46～3.5。
