专利号: 2017105229345
申请人: 上海地霸电子科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

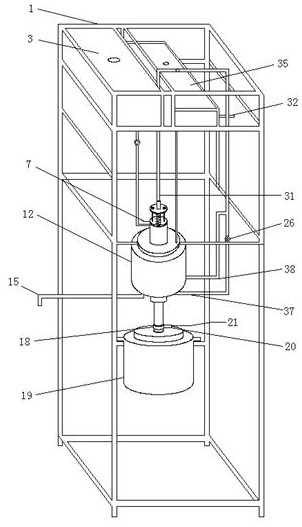

1.一种连续生产石墨烯装置,包括机架(1),其特征在于:所述机架(1)内部由下至上一次安装有电机(19)、分离箱(12)、加料箱(3)和冷凝器箱(35),所述分离箱(12)顶部设有绝缘盖(9),所述分离箱(12)内部设有离心盘(14),所述离心盘(14)安装有动磨头(13),所述动磨头(13)顶部设有定磨头(8),所述定磨头(8)固定安装在绝缘盖(9)上,且连接处设有二号密封圈(27),所述定磨头(8)下端呈锥孔形状,所述动磨头(13)上端呈锥轴形状,且锥轴的锥度和锥孔的锥度相等,所述动磨头(13)上端的锥轴还设有动磨头匀液槽(23),所述定磨头(8)顶部设有压盖(30),所述定磨头(8)内部开设有注液管孔(11),所述注液管孔(11)顶部连接注入管(31),所述注入管(31)贯穿压盖(30),所述压盖(30)通过两组丝杆(28)固定在绝缘盖(9)上,所述注入管(31)位于压盖(30)底部的部分套置有弹簧(29),所述注入管(31)内侧连接回流管(38),所述回流管(38)的一端连接(12)一侧的底部,所述(31)远离注液管孔(11)的一端连接吸入管(37),所述吸入管(37)一端连接分离箱(12)底部的一侧,所述绝缘盖(9)设有进料管孔(10),所述进料管孔(10)和加料箱(3)通过管道(5)相连,冷凝器箱所述(35)内部设有冷凝管(25),所述冷凝管(25)一端贯穿(9)且延伸至分离箱(12)内部,所述冷凝管(25)另一端连接冷凝器出口(32),所述离心盘(14)底部与电机(19)输出轴连接,且连接处设有一号密封圈(16),所述电机(19)输出轴外侧设有滑环(18)。

2.根据权利要求1所述的一种连续生产石墨烯装置,其特征在于:所述定磨头(8)连接有一号电极线(7),所述动磨头(13)连接有导电线(17),所述导电线(17)一端连接二号电极线(21),所述机架(1)内部且与滑环(18)对应位置安装有碳刷(20)。

3.根据权利要求1所述的一种连续生产石墨烯装置,其特征在于:所述管道(5)安装有一号阀门(6),所述注入管(31)安装有三号阀门(36),所述吸入管(37)安装有循环泵(26),所述回流管(38)安装有二号阀门(22)。

4.根据权利要求1所述的一种连续生产石墨烯装置,其特征在于:所述分离箱(12)底部的一侧安装有引流管(15),所述(12)一侧设有封盖(24),所述(12)和封盖(24)通过螺丝固定连接,且连接处设有防漏垫片。

5.根据权利要求1所述的一种连续生产石墨烯装置,其特征在于:所述加料箱(3)内部设有混合液(4),所述加料箱(3)顶部设有加料口(2),所述冷凝器箱(35)内部装有散热液(34),所述冷凝管(25)位于冷凝器箱(35)内部的部分安装有散热片(33)。
