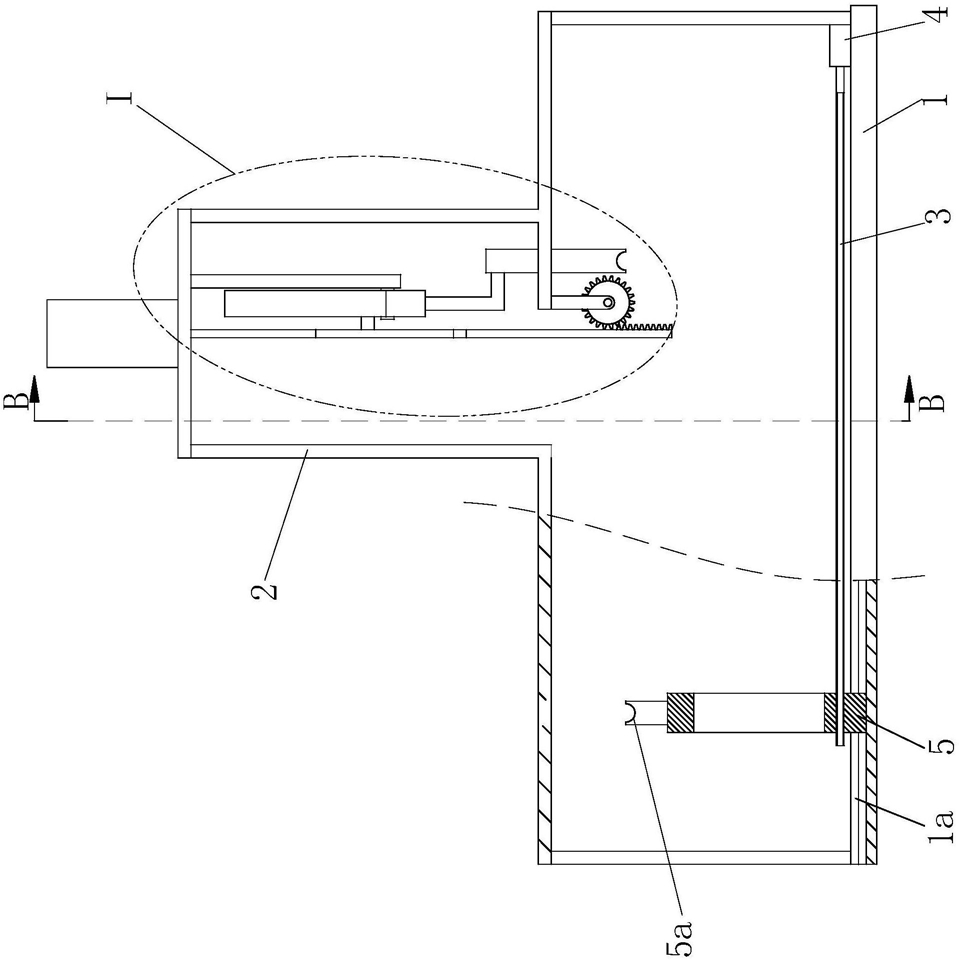

1.一种铝管截割加工线用的自动截割设备,包括底板(1)以及固装在底板(1)上方的高吊架(2),所述底板(1)上开有水平滑轨(1a),所述水平滑轨(1a)的上方设有丝杠(3),所述丝杠(3)右端连接有固装在底板(1)上的电机(4);
其特征在于:
所述水平滑轨(1a)上滑动安装有方架(5);所述方架(5)与丝杠(3)螺纹连接,方架(5)上端左侧、上端右侧均开有下半圆槽(5a);
所述高吊架(2)上端焊接有吊板(6),所述吊板(6)下端铰接连接有L形的主控制板(7),所述主控制板(7)前侧设有V形的配合槽(7a),所述配合槽(7a)上滑动安装有竖连杆(8),所述竖连杆(8)上端连接有固装在高吊架(2)上的液压缸(9);竖连杆(8)下端焊接有联架(10),所述联架(10)的前侧下部、后侧下部均设有齿条(11),每个齿条(11)的后侧均设有与齿条(11)相适配的分齿轮(12),每个分齿轮(12)均以同轴连接方式连接有切割刀(13);
所述主控制板(7)的正下方设有以竖直滑动方式安装在高吊架(2)上的横架(14),所述横架(14)上开有配合槽(14a),所述主控制板(7)的后侧下端焊接有延伸杆(15),延伸杆(15)的下端以铰接和滑动方式安装在配合槽(14a)内,所述横架(14)的下侧前端、下侧后端均设有上半圆槽(14b)。
2.根据权利要求1所述的一种铝管截割加工线用的自动截割设备,其特征在于:所述上半圆槽(14b)与下半圆槽(5a)相适配。
