1.一种Fe2O3@SnO2核壳结构纳米棒的制备方法，其特征在于，包括以下步骤：首先配制

0.2 mol/L的硝酸铁溶液，将一定量的锡酸钠加入到硝酸铁水溶液中，磁力搅拌10-30min，分散均匀得到混合液；然后在120-200℃下反应1-12小时；最后经过离心分离、洗涤和干燥，得到a-Fe2O3@SnO2核壳结构纳米棒。

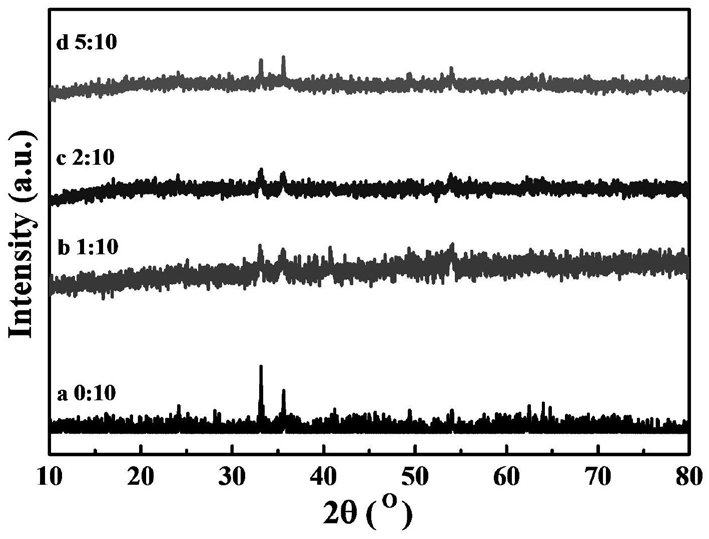

2.根据权利要求1所述的一种Fe2O3@SnO2核壳结构纳米棒的制备方法，其特征在于，所述的锡酸钠和硝酸铁的摩尔比为1:10-1:2。

3.根据权利要求1所述的一种Fe2O3@SnO2核壳结构纳米棒的制备方法，其特征在于，所述的混合溶液中锡酸钠的摩尔浓度为0.020-0.100 moL/L。

4.根据权利要求1所述的一种Fe2O3@SnO2核壳结构纳米棒的制备方法，其特征在于，所述的硝酸铁的摩尔浓度为0.200 moL/L。

5.根据权利要求1所述的一种Fe2O3@SnO2核壳结构纳米棒的制备方法，其特征在于，所述洗涤，分别采用水和乙醇对产品洗涤。

6.根据权利要求1所述的一种Fe2O3@SnO2核壳结构纳米棒的制备方法，其特征在于，所述干燥采用烘箱干燥，干燥温度为50-80℃，时间为6-24 h。
