专利号: 2017105282440
申请人: 嘉兴管通机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种降低风对农药喷洒过程影响的喷洒方法,其特征在于,所述方法如下:将喷洒装置移动到农田的田埂上,然后启动装置,装置沿着田埂向前移动,装置在移动的同时,农药箱(111)中混合好的农药通过药泵输送至输送杆(7)中,输送杆(7)内的液体农药从喷头(71)处喷出,对农作物进行喷药;在喷洒农药的过程中风速传感器对风速进行检测,控制器将测得的风速与预设值相比较,当风速小于或者大于预设值时,控制器控制一号电机(2)正转或者反转,一号电机(2)带动丝杠(4)转动,丝杠(4)驱动移动螺母(5)沿丝杠(4)滑动,移动螺母(5)带动输送杆(7)上下移动,从而实现喷头(71)高度的调节;在喷洒农药的过程中,超声波传感器(73)对农田中的障碍物(16)进行定位,并通过控制器计算出障碍物(16)与输送杆(7)的竖向距离H和障碍物(16)与输送杆(7)末端的横向距离L,然后控制器控制二号电机(11)转动,二号电机(11)驱动滚筒(9)转动,滚筒(9)拉动刚性绳(8)使输送杆(7)向左或者向右移动距离X,且X大于横向距离L,以使输送杆(7)能够顺利通过障碍物(16),在避开障碍物(16)的过程中,竖向距离H逐渐减小,当竖向距离H的数值为零时,说明输送杆(7)已经通过障碍物(16),此时二号电机(11)反向转动使输送杆(7)回到初始位置;

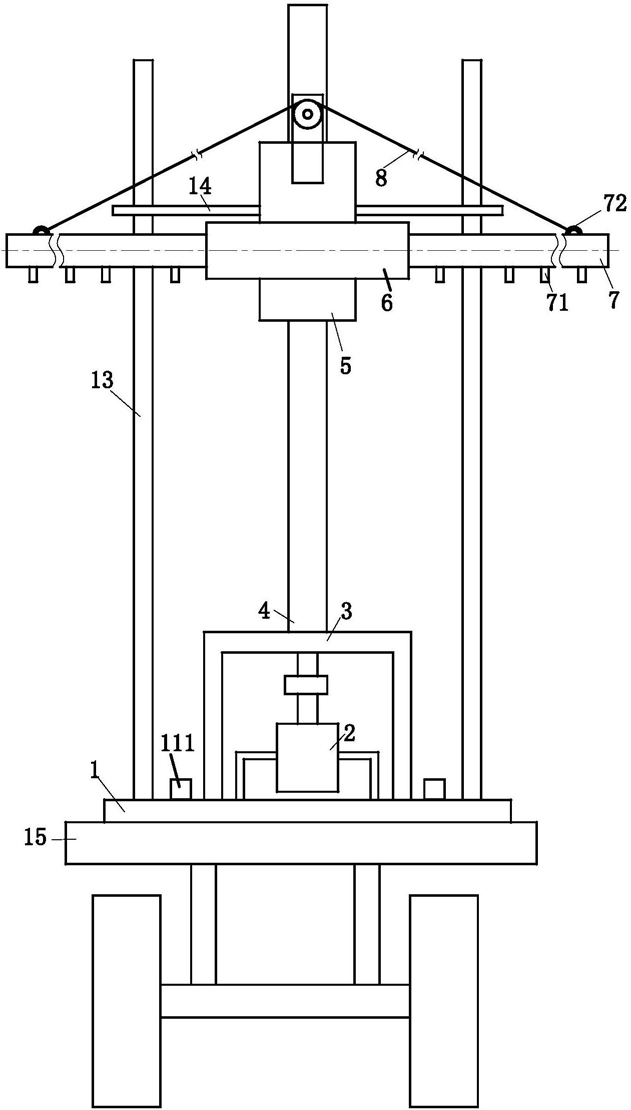

上述方法中使用到的喷洒装置包括支撑板(1)、一号电机(2)、轴承座(3)、丝杠(4)、移动螺母(5)、滑槽块(6)、输送杆(7)、刚性绳(8)、滚筒(9)、传动轴(10)、二号电机(11)、固定座(12)、光杆(13)、固定板(14)、行走机构(15)和控制器,所述支撑板(1)的下方与行走机构(15)相连接,支撑板(1)上设有农药箱(111),农药箱(111)用于存放混合好的液体农药;所述轴承座(3)固定在支撑板(1)的上部,丝杠(4)通过轴承与轴承座(3)相连,丝杠(4)的下端通过刚性凸缘联轴器与一号电机(2)相连;所述移动螺母(5)通过螺纹与丝杠(4)连接,移动螺母(5)上对称的设有固定板(14),固定板(14)上设有通孔,光杆(13)的上端穿过通孔,光杆(13)的下端固定在支撑板(1)上;所述滑槽块(6)位于固定板(14)的下方,且滑槽块(6)固定在移动螺母(5)上,滑槽块(6)上设有凹槽且凹槽横向贯穿滑槽块(6);所述输送杆(7)在滑槽块(6)的凹槽中移动,输送杆(7)上设有喷头(71)和入液口,入液口用于连接软管;输送杆(7)的左右两端通过绳扣环(72)与刚性绳(8)相连,刚性绳(8)缠绕在滚筒(9)上;所述滚筒(9)固定在传动轴(10)上,传动轴(10)通过联轴器与固定座(12)相连,固定座(12)安装在移动螺母(5)上,传动轴(10)的左端通过联轴器与二号电机(11)相连,二号电机(11)通过支架固定在移动螺母(5)的上端;

所述输送杆(7)上设有风速传感器和超声波传感器,风速传感器用于检测风速,超声波传感器(73)用于对障碍物(16)进行定位;

所述一号电机(2)和二号电机(11)是伺服电机;

所述的滑槽块(6)上设有滚子(61)和保持架(62),保持架(62)位于滑槽块(6)内部,保持架(62)用于支撑滚子(61)的相对滚动和防止滚子(61)脱落,滚子(61)可滚动的安放在保持架(62)上;

所述保持架(62)内放有润滑脂。
