专利号: 2017105282614
申请人: 新昌县应天智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

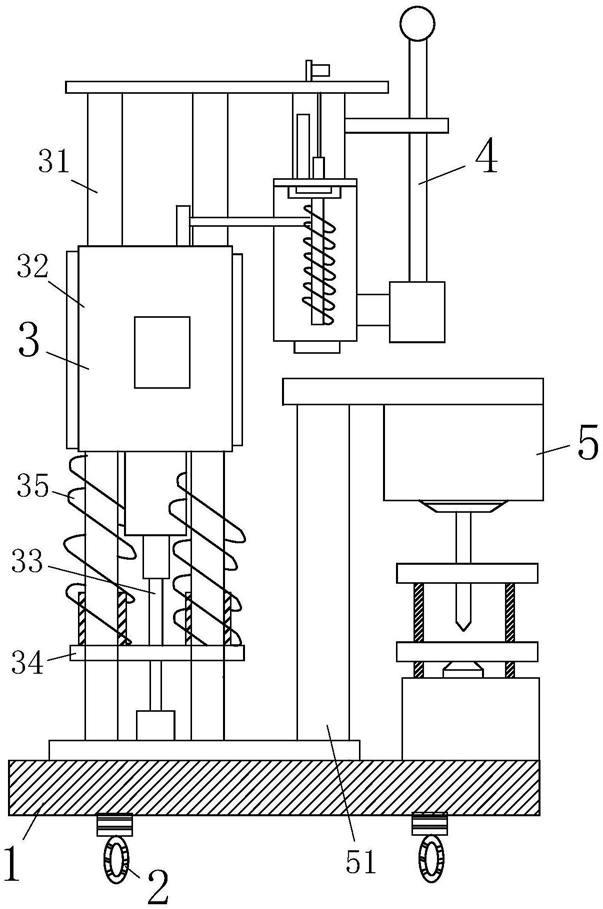

1.一种纸张切割打孔一体机,其特征在于:包括底座(1)、万向轮(2)、电动打孔装置(3)、手动切纸装置(4)和加热融孔装置(5),万向轮(2)安装在底座(1)下方;所述的电动打孔装置(3)安装在底座(1)上端左侧,所述的手动切纸装置(4)安装在电动打孔装置(3)上端,所述的加热融孔装置(5)位于底座(1)上端右侧;电动打孔装置(3)用于对纸张进行打孔,同时电动打孔装置(3)还可带动手动切纸装置(4)进行自动切纸;手动切纸装置(4)可在电动打孔装置(3)作用下进行自动切纸,也可以手动切纸;加热融孔装置(5)利用温度对纸张、薄膜和泡沫进行加热打孔;所述的手动切纸装置(4)包括顶板(41)、竖支板(42)、滑轨(43)、切刀(44)、二号弹簧(45)、送刀凸轮(46)、转轮连杆(47)和手柄(48);所述的顶板(41)水平固连在电动打孔装置(3)的无杆气缸(31)上,竖支板(42)竖直固连在顶板(41)后侧,滑轨(43)水平安装在顶板(41)下端面,切刀(44)可滑动的安装在滑轨(43)上,所述的二号弹簧(45)一端固连在竖支板(42)上,二号弹簧(45)另一端固连在切刀(44)上;所述的送刀凸轮(46)转动安装在竖支板(42)上,送刀凸轮(46)与切刀(44)相接触;转轮连杆(47)一端与送刀凸轮(46)相铰接,转轮连杆(47)另一端与电动机(32)相铰接;当电动机(32)向下运动时,连杆带动送刀凸轮(46)转动,进而带动切刀(44)水平切割纸张;手柄(48)固连在送刀凸轮(46)中心,当电动机不工作时,可通过手动转动手柄(48)以带动送刀凸轮(46)旋转,进而带动切刀(44)切割纸张。2.根据权利要求1所述的一种纸张切割打孔一体机,其特征在于:所述的电动打孔装置(3)包括一对竖直布置的无杆气缸(31)、电动机(32)、旋转刀具(33)、压板(34)和一号弹簧(35);电动机(32)安装在无杆气缸(31)上并可进行上下运动,旋转刀具(33)安装在电动机(32)主轴上以对纸张进行打孔,压板(34)水平贯穿无杆气缸(31),且压板(34)与电动机(32)之间连接有一号弹簧(35),压板(34)用于对待打孔纸张进行定位压紧。3.根据权利要求1所述的一种纸张切割打孔一体机,其特征在于:所述的加热融孔装置(5)包括电动伸缩柱(51)、下热铆体(52)、下合模(53)、上合模(54)、强力弹簧(55)、上热铆体(56)和铆头(57),所述的电动伸缩柱(51)竖直安装在底座(1)上,下热铆体(52)的上方设置有下合模(53),所述下合模(53)通过强力弹簧(55)连接上合模(54),所述上合模(54)的中部设置有上热铆体(56),所述上热铆体(56)的上方安装有铆头(57),所述铆头(57)固连在电动伸缩柱(51)上。
