专利号: 2017105313400
申请人: 重庆科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

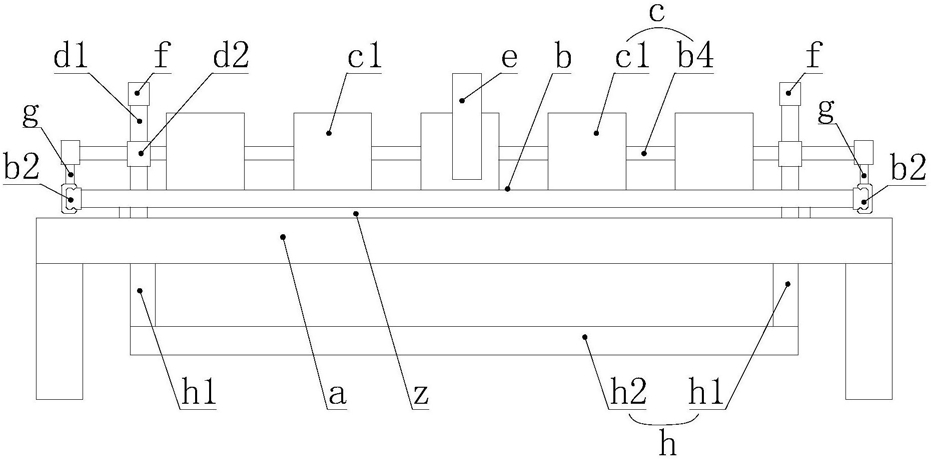

1.一种微合金化点焊工艺调距式合金粉末辊涂设备,其特征在于:包括底座(a),该底座(a)上方设有升降压紧座(b),该升降压紧座(b)上开设有辊涂槽(b1),在所述升降压紧座(b)上固定有与所述辊涂槽(b1)相平行的直线滑动件(b2),该直线滑动件(b2)上固定有升降涂覆辊组件(c),该升降涂覆辊组件(c)伸入所述辊涂槽(b1),该升降涂覆辊组件(c)沿所述辊涂槽(b1)滚动,所述升降压紧座(b)和升降涂覆辊组件(c)之间设有调距装置(g);

所述调距装置(g)包括调距件(g1)、测距件(g2)和调距导向件(g3),所述调距件(g1)、测距件(g2)和调距导向件(g3)均设置在所述升降压紧座(b)和升降涂覆辊组件(c)之间;

所述调距件(g1)为竖向设置的调节螺栓,该调节螺栓的下端安装在所述升降压紧座(b)上,该调节螺栓的上部与所述升降涂覆辊组件(c)螺纹连接,该调节螺栓的上端设有拧动头;

所述测距件(g2)为游标卡尺,该游标卡尺的尺身与所述升降压紧座(b)固定连接,该游标卡尺的游标与所述升降涂覆辊组件(c)固定连接;

所述升降压紧座(b)包括压紧座体(b3),该压紧座体(b3)上梳状分布有至少两个所述辊涂槽(b1),所述升降涂覆辊组件(c)包括涂覆辊同步轴(b4),该涂覆辊同步轴(b4)跨设在所有所述辊涂槽(b1)上方,该涂覆辊同步轴(b4)与所述辊涂槽(b1)的长度方向垂直,该涂覆辊同步轴(b4)两端对应的所述压紧座体(b3)上分别设有所述直线滑动件(b2),该涂覆辊同步轴(b4)两端与对应的所述直线滑动件(b2)之间分别设有所述调距装置(g),该涂覆辊同步轴(b4)上对应每个所述辊涂槽(b1)分别安装有涂覆辊(c1),该涂覆辊(c1)伸入对应的所述辊涂槽(b1)内;

所述底座(a)下方设有配重件(h),该配重件(h)包括至少两个同步升降杆(h1),所述同步升降杆(h1)活动穿设在所述底座(a)上,所述同步升降杆(h1)的上端穿出所述底座(a)后与所述压紧座体(b3)连接,所述同步升降杆(h1)的下端穿出所述底座(a)后连接有同一个配重板(h2)。

2.根据权利要求1所述的微合金化点焊工艺调距式合金粉末辊涂设备,其特征在于:所述调距导向件(g3)包括固定在所述升降压紧座(b)上的调距导向杆(g4),所述升降涂覆辊组件(c)上设有调距导向筒(g5),该调距导向筒(g5)套设在所述调距导向杆(g4)上。

3.根据权利要求1所述的微合金化点焊工艺调距式合金粉末辊涂设备,其特征在于:所述压紧座体(b3)和底座(a)之间设有升降导向件,该升降导向件包括滑动配合的升降导向杆(d1)和升降导向筒(d2),所述升降导向筒(d2)与所述压紧座体(b3)固定连接,所述升降导向杆(d1)竖向固定在所述底座(a)上,所述压紧座体(b3)沿所述升降导向杆(d1)升降。

4.根据权利要求3所述的微合金化点焊工艺调距式合金粉末辊涂设备,其特征在于:所述升降导向杆(d1)上部设有到位保持件(f),该到位保持件(f)包括导向圆台(f1),该导向圆台(f1)的大端面与所述升降导向杆(d1)的上端对接,该导向圆台(f1)的小端面连接有偏心柱(f2),该偏心柱(f2)的直径小于所述导向圆台(f1)的小端面的直径,该偏心柱(f2)的长度大于等于所述升降导向筒(d2)的轴向长度,所述偏心柱(f2)的上端连接有升降导向筒防脱板(f3);

在所述底座(a)上设有升降杆穿孔,所述同步升降杆(h1)的直径小于该升降杆穿孔的孔径。

5.根据权利要求4所述的微合金化点焊工艺调距式合金粉末辊涂设备,其特征在于:在所述涂覆辊同步轴(b4)上方跨设有与之垂直的提升杆(e),该提升杆(e)的长度大于所述辊涂槽(b1)的长度,该提升杆(e)的两端分别向下弯折后与所述压紧座体(b3)固定连接。
