专利号: 2017105318688
申请人: 安庆师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

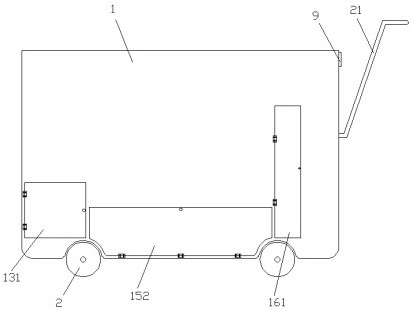

1.旅游景区园林树枝落叶收集粉碎车,包括底部安装有行驶轮、顶部敞口的收集箱,其特征在于:所述收集箱内腔顶部左右两侧分别固定有一向下倾斜分布的导向板,两侧导向板之间的收集箱前后内侧壁上分别铰接有一可上下翻转的盖板,所述收集箱的内腔被盖板分隔成位于顶部的置放腔和位于下部的操作腔;两侧导向板底端分别垂直向下延伸出分隔板,所述操作腔被左右两个分隔板成自左向右依次分布的第一分隔腔、粉碎工作腔、第二分隔腔,所述第一分隔腔内固定有一水平分布的第一横分板,所述第一分隔腔被第一横分板分隔成位于上部的第一储物室和位于下部的中转室,所述第一储物室左侧壁上设置有可开合的第一开关门;

所述粉碎工作腔内下部固定有一水平分布的工作台,所述粉碎工作腔被工作台分隔成位于上部的粉碎操作室和位于下部的粉碎收集室,所述粉碎收集室与中转室之间开设有推送入口,所述粉碎收集室内固定有位于上方的旋转切割装置和位于下方的两组粉碎装置,所述粉碎装置位于工作台上方,所述工作台上设置有可横向往复移动的推料装置,所述粉碎操作室下部与中转室之间开设有与推料装置相对应的推送出口,所述中转室底部左侧固定有一电动伸缩杆,所述电动伸缩杆的伸缩端固定有一中转推板;所述中转室对应的侧壁上设置有可开合的第二开关门,所述粉碎收集室对应的侧壁上设置有可开合的第三开关门;

所述旋转切割装置包括有横向分布在粉碎操作室上部前后两侧的旋转切割组件及横向分布在两侧旋转切割组件之间的支撑组架,所述旋转切割组件包括横向分布的旋转轴、用于驱动旋转轴旋转的第一旋转驱动电机、均匀固定在旋转轴周向侧壁上的四排切割件组,各排切割件组由若干个等间距分布的切割件组成,所述切割件包括有固定在旋转轴上的拨动爪、固定在拨动爪外端部上的切割刀,前后两侧的旋转轴朝向支撑组架相向旋转;所述支撑组架包括横向分布的支撑架、水平固定在支撑架前后两侧的两排支撑杆组,各排支撑杆组由若干个等间距分布的支撑杆组成,相邻两个支撑杆之间形成有与一个切割件相对应的置放空间,相邻两个切割件之间形成有与一个支撑杆相对应的容纳空间;所述粉碎操作室上部前后两侧分别固定有一用于分别容纳前后两个旋转轴的容纳箱,所述容纳箱对应的支撑组架一侧的侧面上开设有与切割件组相对应的出入口;所述收集箱外侧壁上固定有一PLC控制器,所述电动伸缩杆、第一旋转驱动电机分别电连接于PLC控制器;

所述盖板通过固定在收集箱内侧壁上的驱动轴实现上下翻转运动,所述驱动轴通过翻转驱动电机实现正反转,所述翻转驱动电机电连接于PLC控制器;

所述拨动爪的末端向下弯曲出弧形拨动部,所述拨动部的末端为锯齿状结构。

2.根据权利要求1所述的旅游景区园林树枝落叶收集粉碎车,其特征在于:所述粉碎装置包括有横向分布的第一丝杆、用于驱动第一丝杆旋转的第二旋转驱动电机、螺纹连接在第一丝杆上的滑动座、固定在滑动座上的伸缩气缸、固定在伸缩气缸上的固定板、固定在固定板底面上的粉碎刀组件,所述粉碎刀组件包括有若干个长宽尺寸逐步减小的矩形粉碎刀片,该若干个长宽尺寸逐步减小的矩形粉碎刀片按照自固定板四周向中央依次套接的分布方式固定在固定板底面上,相邻粉碎刀片之间间距相等;所述第二旋转驱动电机、伸缩气缸分别电连接于PLC控制器。

3.根据权利要求1所述的旅游景区园林树枝落叶收集粉碎车,其特征在于:所述工作台前后两端分别固定有横向分布的滑动导轨,所述推料装置包括有推料板、自推料板前后两端分别向下延伸出的与滑动导轨相对应的滑动部、横向分布在滑动导轨内的第二丝杆、用于驱动第二丝杆旋转的第三旋转驱动电机,所述滑动部螺纹连接在第二丝杆上且滑动连接在滑动导轨内;所述第三旋转驱动电机电连接于PLC控制器。

4.根据权利要求1所述的旅游景区园林树枝落叶收集粉碎车,其特征在于:所述第二分隔腔内固定有一竖向分布的竖分板,所述第二分隔腔被竖分板分隔成位于左侧的电机工作腔和位于右侧的第二储物腔,所述翻转驱动电机、第一旋转驱动电机、第二旋转驱动电机、第三旋转驱动电机均固定在电机工作腔内,所述电机工作腔对应的侧壁上设置有检修门;

所述第二储物腔内固定有一水平分布的第二横分板,所述第二储物腔被第二横分板分隔成位于上部的第二储物室和位于下部的第三储物室,所述第二储物室和第三储物室的右侧壁上分别设置有可开合的储物门。
