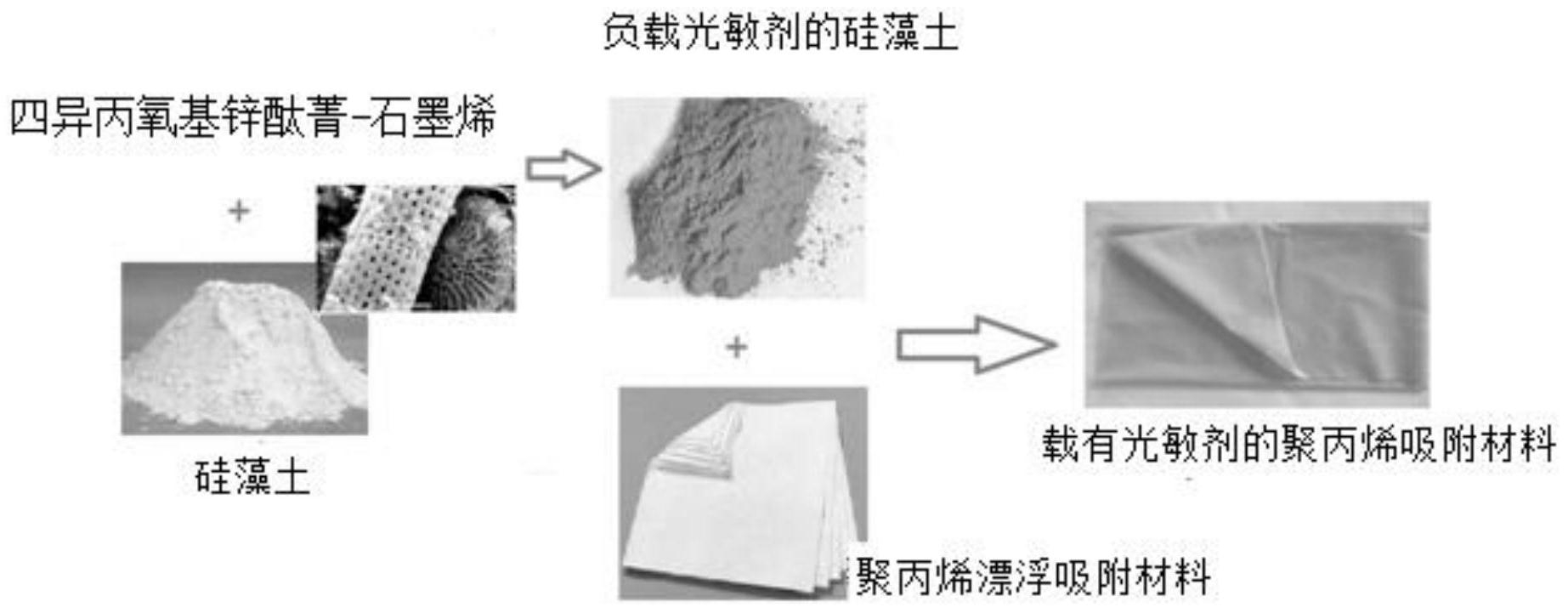

1.一种用于水体中泄露的有害化学物质清除的可见光光催化吸附材料，其特征是，该吸附材料是以聚丙烯漂浮吸附材料为基底，四异丙氧基锌酞菁-石墨烯通过硅藻土介质负载于聚丙烯漂浮吸附材料上，具体制备方法为：四异丙氧基锌酞菁-石墨烯溶解于丙酮或异丙醇中，然后加入硅藻土，以玻璃珠为磨料进行砂磨，得到负载有四异丙氧基锌酞菁-石墨烯的硅藻土；然后将负载有四异丙氧基锌酞菁-石墨烯的硅藻土与聚丙烯酸钠溶液进行混合，以玻璃珠为磨料进行砂磨得到浆料；最后将此浆料反复涂布聚丙烯漂浮吸附材料上，干燥后得到可见光光催化吸附材料；其中，所述四异丙氧基锌酞菁-石墨烯的制备方法包括以下步骤：四异丙氧基锌酞菁与氧化石墨烯在二氯甲烷溶液中混合加热搅拌，干燥除去溶剂即可得到四异丙氧基锌酞菁-石墨烯。

2.如权利要求1所述的一种用于水体中泄露的有害化学物质清除的可见光光催化吸附材料，其特征是：所述四异丙氧基锌酞菁与氧化石墨烯的质量比例为4 6:1。

~

3.如权利要求1所述的一种用于水体中泄露的有害化学物质清除的可见光光催化吸附材料，其特征是：聚丙烯漂浮吸附材料上的四异丙氧基锌酞菁-石墨烯的负载量0.1-10g/m2。

4.如权利要求1所述的一种用于水体中泄露的有害化学物质清除的可见光光催化吸附材料，其特征是：硅藻土介质的负载量为0.1 100g/m2。

~

5.如权利要求1所述的一种用于水体中泄露的有害化学物质清除的可见光光催化吸附材料，其特征是： 所述可见光光催化吸附材料的表观单线态氧量子产率不小于0.2。

6.权利要求1 5中任一项所述的可见光光催化吸附材料在降解河湖海洋水体中泄露的~有害污染物方面的应用。

7.如权利要求6所述的可见光光催化吸附材料在降解河湖海洋水体中泄露的有害污染物方面应用，其特征是：可见光光催化吸附材料的面积与水体的表面积之比为1：2；

所述有害污染物为柴油油膜和/或4-氯酚。
