1.一种基于苝二酰亚胺衍生物作为电子传输媒介的直接还原金属离子的方法，其特征在于：主要包括以下步骤：(1)反应原料

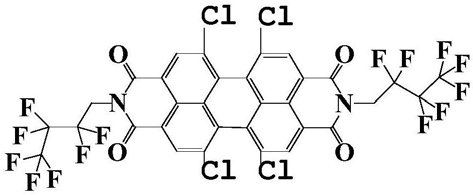

1)苝二酰亚胺衍生物，结构式为

所述苝二酰亚胺衍生物选择在可作为电子给体的溶剂中具有-0.0117伏特的极低的还原电位；

2)作为电子给体的溶剂为N,N’-二甲基甲酰胺；

(2)具体操作如下：

1)苝二酰亚胺衍生物溶液的配制

在25℃室温条件下，用万分之一天平定量称量苝二酰亚胺衍生物，然后将已称量好的苝二酰亚胺衍生物置于可作为电子给体的溶剂中，超声震荡至溶解，得到橘黄色的溶液A；

所述苝二酰亚胺衍生物于可作为电子给体的溶剂中的浓度为5×10-4摩尔/升。

2)金属离子盐溶液的配置

在25℃室温条件下，用万分之一天平定量称量金属盐，然后将已称量好的金属盐置于与溶解苝二酰亚胺衍生物相同的可作为电子给体的溶剂中，超声震荡至溶解，得到溶液B，所述金属盐于可作为电子给体的溶剂中的浓度为20毫克/毫升；

3)金属离子的还原

取配制好的苝二酰亚胺溶液A以及配制好的金属盐溶液B，将两种溶液按下面体积比A：B＝2:3均匀混合，并在20℃-50℃条件下搅拌18小时，转速为400转/分钟。

2.根据权利要求1所述的基于苝二酰亚胺衍生物作为电子传输媒介的直接还原金属离子的方法，其特征在于：将反应产物在7000转/分钟的转速下进行离心分离，初次得到沉淀之后再分别与可作为电子给体的溶剂、去离子水混合，再次进行离心，如此重复三次之后，即可得到纯净的沉淀物，即纳米级别的金属。

3.根据权利要求1所述的基于苝二酰亚胺衍生物作为电子传输媒介的直接还原金属离子的方法，其特征在于：将反应产物滴涂在厚度为1.0毫米、长为2.0厘米、宽为1.0厘米的导电玻璃上，在进行涂覆前，导电玻璃需要依次用去离子水、丙酮及异丙醇各超声清洗15分钟后，烘干备用。
