1.一种三硫化四钴纳米空心管@泡沫镍复合阵列材料的制备方法，其特征在于，所述制备方法包括以下步骤：

1）将钴源和尿素溶解于去离子水中，得到的混合溶液置于反应釜中，放入泡沫镍，加热反应；

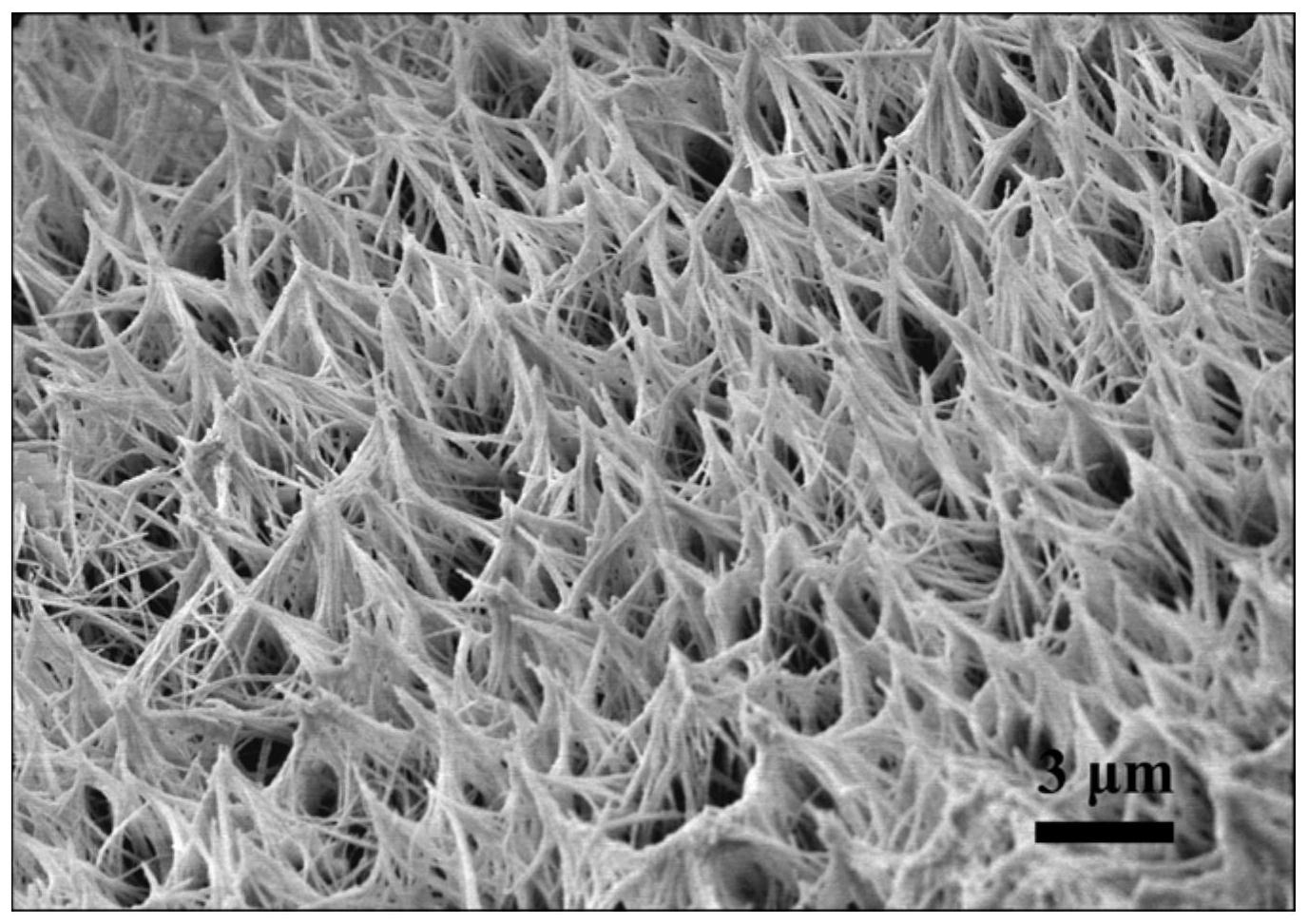

2）反应结束，取出泡沫镍，干燥，得到泡沫镍负载钴前驱体的产物：Co前驱体@泡沫镍复合阵列材料；

3）将步骤2）得到的负载钴前驱体的产物的泡沫镍置于N，N-二甲基甲酰胺和硫氢基乙酸混合溶液中，然后置于反应釜中加热反应；

4）反应结束，冷却至室温，取出泡沫镍，洗涤、干燥，即得三硫化四钴纳米空心管@泡沫镍复合阵列材料；

步骤3）中所述N，N-二甲基甲酰胺和硫氢基乙酸体积比为300-400:0.08-0.12；步骤3）中所述加热反应是指：180～200℃下加热反应8～10 h。

2.根据权利要求1所述的三硫化四钴纳米空心管@泡沫镍复合阵列材料的制备方法，其特征在于，步骤1）中所述钴源和尿素的摩尔比为2～3：10～15。

3.根据权利要求1或2所述的三硫化四钴纳米空心管@泡沫镍复合阵列材料的制备方法，其特征在于，所述钴源与去离子水的用量比为2～3 mmol: 30～40 ml。

4.根据权利要求1或2所述的三硫化四钴纳米空心管@泡沫镍复合阵列材料的制备方法，其特征在于，步骤1）所述钴源选自六水合氯化钴或六水合硝酸钴。

5.根据权利要求1所述的三硫化四钴纳米空心管@泡沫镍复合阵列材料的制备方法，其特征在于，步骤1）中所述加热反应是指：90～120℃下加热反应8～10 h。

6.根据权利要求1所述的三硫化四钴纳米空心管@泡沫镍复合阵列材料的制备方法，其特征在于，步骤4）中所述干燥是指在真空干燥箱中，60-80℃下干燥6-10 h。

7.一种采用权利要求1-6任一项所述的方法制备得到的三硫化四钴纳米空心管@泡沫镍复合阵列材料。

8.一种权利要求7所述的三硫化四钴纳米空心管@泡沫镍复合阵列材料作为电催化剂，用于电分解水析氢反应。
