专利号: 2017105357926
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

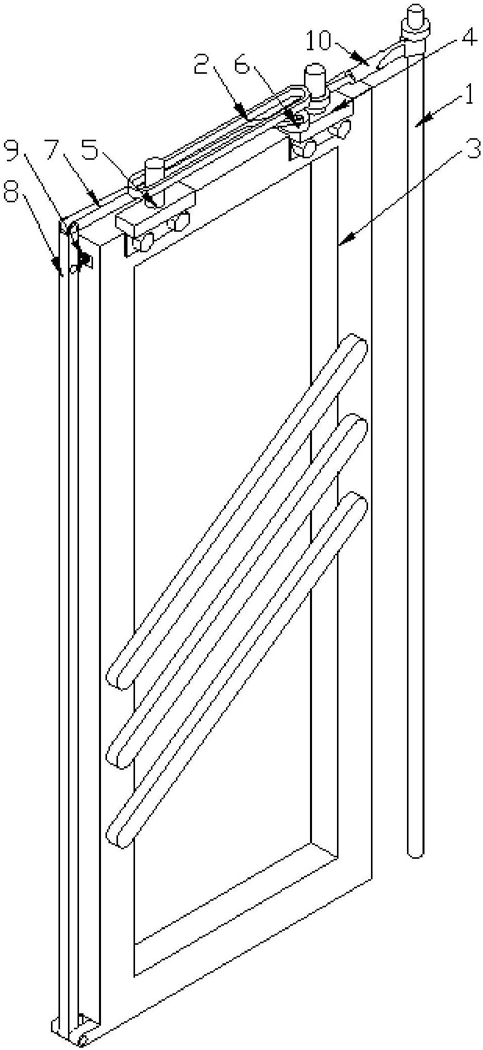

1.一种带有防夹结构的公共交通车辆内翻式车门,包括车门;其特征在于:车门顶部设有滑动轴和转动轴,转动轴通过转动臂与驱动轴连接,转动轴与转动臂之间设有轴套,驱动轴固定设于车厢体上;车厢体上固定设有滑轨,滑动轴一端与车门连接,滑动轴另一端设于滑轨中;

车门顶部设有横连杆,车门侧面设有防夹杆,防夹杆一端与车门连接,防夹杆另一端与横连杆一端相连,横连杆另一端设有自锁装置;

自锁装置包括限制轮,横连杆通过第一连接轴与限制轮转动连接,限制轮通过第二连接轴与车门转动连接。

2.根据权利要求1所述的带有防夹结构的公共交通车辆内翻式车门,其特征在于,限制轮为圆柱体,第一连接轴、第二连接轴均不与圆柱体的圆心位置相同。

3.根据权利要求2所述的带有防夹结构的公共交通车辆内翻式车门,其特征在于,第一连接轴与第二连接轴在限制轮中不位于同一条直径上。

4.根据权利要求1所述的带有防夹结构的公共交通车辆内翻式车门,其特征在于,防夹杆一端与车门铰接连接。

5.根据权利要求1所述的带有防夹结构的公共交通车辆内翻式车门,其特征在于,防夹杆为铝合金制成防夹杆,防夹杆外层设有橡胶层。

6.根据权利要求1所述的带有防夹结构的公共交通车辆内翻式车门,其特征在于,防夹杆与横连杆之间通过万向节连接。

7.根据权利要求2所述的带有防夹结构的公共交通车辆内翻式车门,其特征在于,防夹杆与车门之间连接设有复位装置。

8.根据权利要求7所述的带有防夹结构的公共交通车辆内翻式车门,其特征在于,复位装置为复位弹簧,复位弹簧设于车门侧面的顶部。

9.根据权利要求7所述的带有防夹结构的公共交通车辆内翻式车门,其特征在于,复位装置与车门连接一端铰接连接。
