专利号: 2017105372822
申请人: 芜湖市亿仑电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

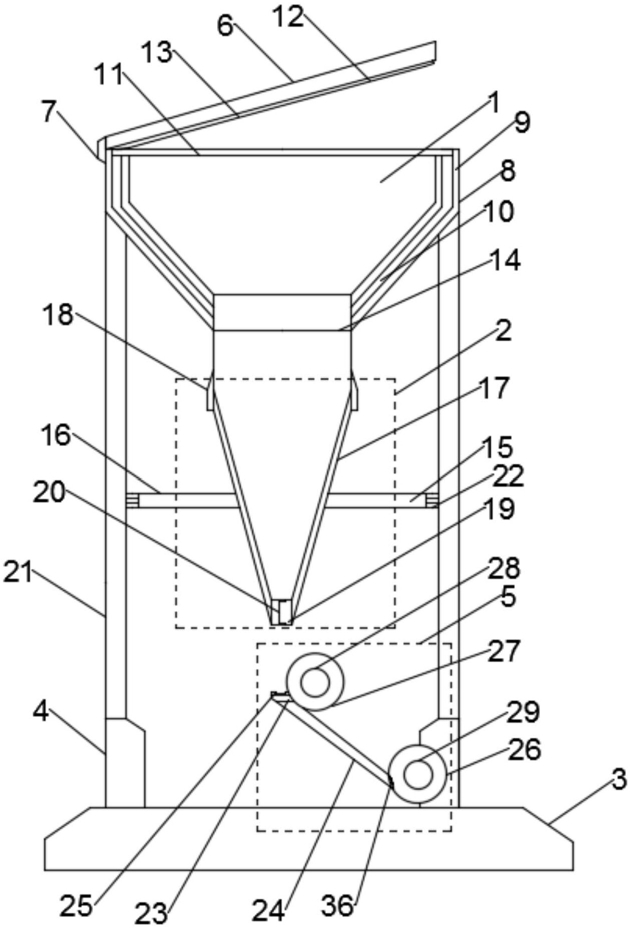

1.一种电容器用薄膜的挤塑成型装置,其特征在于:包括进料斗(1)、调节装置(2)、工作台(3)、支撑架(4)和收卷装置(5),所述进料斗(1)顶端设置有进料盖(6),所述进料斗(1)底端连接有出料槽(14),所述调节装置(2)设置在出料槽(14)内部,所述调节装置(2)包括第一丝杠(15)、第二丝杠(16)和两个调节板(17),所述调节板(17)通过铰接座(18)和出料槽(14)底端铰连接在一起,两个所述第调节板(17)侧面分别和第一丝杠(15)、第二丝杠(16)连接在一起进行调整,两个所述调节板(17)相邻的两侧分别设置有第二凹槽(19)和凸板(20),所述第二凹槽(19)和凸板(20)卡接在一起,所述支撑架(4)通过支撑杆(21)和进料斗(1)连接在一起,所述第一丝杠(15)、第二丝杠(16)外端均通过连接杆(22)和支撑杆(21)连接在一起,所述收卷装置(5)包括收卷辊(26)、冷却辊(27)、第一旋转轴(28)和第二旋转轴(29),所述收卷辊(26)、冷却辊(27)分别通过第一旋转轴(28)、第二旋转轴(29)进行旋转,所述第一旋转轴(28)、第二旋转轴(29)分别通过轴承(30)转动,所述轴承(30)设置在轴承座(31)内部,所述轴承座(31)固定在安装台(32)表面,所述冷却辊(27)内部设置有空心层(34),所述冷却辊(27)两端通过半导体制冷片(35)制冷,所述收卷辊(26)表面设置有回收槽(36),所述回收槽(36)内部设置有伸缩杆(4),所述伸缩杆(24)外端连接有夹紧座(23),所述夹紧座(23)内部设置有粘胶套(25),所述夹紧座(23)和两个调节板(17)之间的间隙正相对,所述回收槽(36)和夹紧座(23)的大小相同。

2.根据权利要求1所述的一种电容器用薄膜的挤塑成型装置,其特征在于:所述进料盖(6)通过金属合页(7)和进料斗(1)铰连接在一起。

3.根据权利要求1所述的一种电容器用薄膜的挤塑成型装置,其特征在于:所述进料斗(1)侧壁设置有保温层(8),所述保温层(8)由双层的保温气凝胶(9)组成,且双层的所述气凝胶(9)之间设置有真空层(10)。

4.根据权利要求1所述的一种电容器用薄膜的挤塑成型装置,其特征在于:所述进料盖(6)底端表面设置有第一凹槽(11),所述第一凹槽(11)和进料斗(1)顶端的凸起环(13)大小吻合,且第一凹槽(11)和凸起环(13)之间通过金属密封圈(12)进行密封。

5.根据权利要求1所述的一种电容器用薄膜的挤塑成型装置,其特征在于:所述连接杆(22)通过螺旋方式和支撑杆(21)连接在一起。

6.根据权利要求1所述的一种电容器用薄膜的挤塑成型装置,其特征在于:所述空心层(34)内壁采用铝制材料,所述支撑杆(21)采用液压杆。

7.根据权利要求1所述的一种电容器用薄膜的挤塑成型装置,其特征在于:所述安装台(32)和支架(33)连接在一起,所述支架(33)设置在工作台(3)表面。

8.根据权利要求1所述的一种电容器用薄膜的挤塑成型装置,其特征在于:所述第一旋转轴(28)、第二旋转轴(29)均通过旋转电机(30)进行旋转。
