专利号: 201710537619X
申请人: 施伟红
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

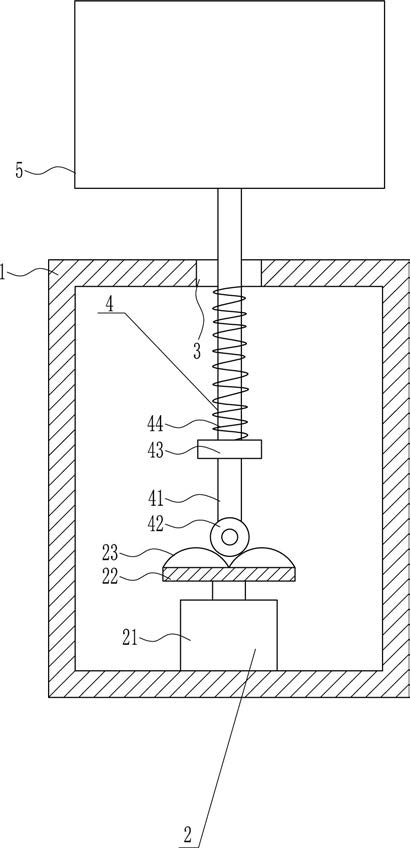

1.一种道路桥梁施工用便于移动的提醒装置,其特征在于,包括有壳体(1)、驱动装置(2)、升降装置(4)和提示牌(5),壳体(1)内底部设有驱动装置(2),壳体(1)顶部中间开有第一通孔(3),壳体(1)内上部设有升降装置(4),升降装置(4)的升降部件位于第一通孔(3)内,升降装置(4)的升降部件上连接有提示牌(5),提示牌(5)位于壳体(1)上方;驱动装置(2)包括有第一电机(21)、转盘(22)和凸起(23),壳体(1)内底部中间通过螺栓连接的方式安装有第一电机(21),第一电机(21)的输出轴上通过联轴器连接有转盘(22),转盘(22)顶部设有多个凸起(23),凸起(23)沿转盘(22)顶部的周向方向均匀分布;升降装置(4)包括有升降杆(41)、接触轮(42)、固定块(43)和弹性件(44),第一通孔(3)内竖直设有升降杆(41),升降杆(41)底端安装有接触轮(42),升降杆(41)下部焊接有固定块(43),固定块(43)顶部与壳体(1)内顶部之间连接有弹性件(44),弹性件(44)套在升降杆(41)上,提示牌(5)与升降杆(41)顶端通过螺栓连接的方式连接;还包括有提醒装置(6),提醒装置(6)包括有竖板(61)、齿轮(62)、摆杆(64)、敲块(65)、齿条(66)和铜锣(67),壳体(1)内顶部右侧通过螺栓连接的方式连接有竖板(61),竖板(61)下部转动式地安装有齿轮(62),固定块(43)右侧面通过焊接方式竖直连接有齿条(66),齿条(66)与齿轮(62)啮合,齿轮(62)右侧连接有摆杆(64),摆杆(64)底部右侧通过螺栓连接的方式连接有敲块(65),可右侧上部开有第二通孔(63),摆杆(64)位于第二通孔(63)内,壳体(1)右侧面中部设有铜锣(67),铜锣(67)与敲块(65)上下对应;还包括有行走轮(7)和推手(8),壳体(1)底部对称安装有行走轮(7),壳体(1)左侧面下部连接有推手(8),推手(8)呈倾斜设置,推手(8)通过螺栓连接的方式与壳体(1)左侧面下部连接;还包括有调节装置(9),调节装置(9)包括有横板(91)、套筒(92)、伸缩杆(93)和螺杆(95),壳体(1)左侧面底部通过螺栓连接的方式连接有横板(91),横板(91)顶部左侧通过螺栓连接的方式竖直连接有套筒(92),套筒(92)内竖直设有伸缩杆(93),伸缩杆(93)与套筒(92)滑动配合,套筒(92)左侧面上部开有螺纹孔(94),螺纹孔(94)内设有螺杆(95),推手(8)通过销轴与壳体(1)铰接连接,伸缩杆(93)顶端通过销轴与推手(8)底部中间铰接连接;还包括有滑套(10)和横杆(11),壳体(1)内右侧面中部通过螺栓连接的方式连接有横杆(11),横杆(11)左端通过螺栓连接的方式连接有滑套(10),齿条(66)位于滑套(10)内,齿条(66)与滑套(10)滑动配合;第一电机(21)为伺服电机;弹性件(44)为弹簧。
