专利号: 2017105376429
申请人: 芜湖市亿仑电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

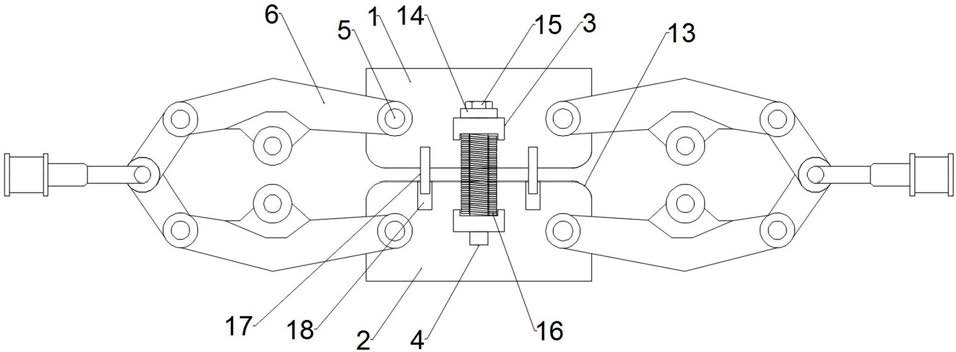

1.一种用于金属化薄膜拉伸机的夹持装置,其特征在于:包括上夹持块(1)与下夹持块(2),所述上夹持块(1)与下夹持块(2)之间相互平行设置,所述上夹持块(1)与下夹持块(2)上均设置有夹持凸块(3),所述夹持凸块(3)之间穿过固定螺栓(4),所述上夹持块(1)与下夹持块(2)两端通过枢轴(5)连接有延伸夹持机构(6);

所述延伸夹持机构(6)包括两个主体支架(7),所述主体支架(7)之间对称设置,所述主体支架(7)中间设置有导料辊(8),所述主体支架(7)左端连接有钳臂(9),所述钳臂(9)左端均连接在一活塞杆(10)上,所述活塞杆(10)连接有驱动气缸(11),所述主体支架(7)右端设置有枢轴穿孔(12)。

2.根据权利要求1所述的一种用于金属化薄膜拉伸机的夹持装置,其特征在于:所述上夹持块(1)与下夹持块(2)上均设置有圆形倒角段(13)。

3.根据权利要求1所述的一种用于金属化薄膜拉伸机的夹持装置,其特征在于:所述固定螺栓(4)上端设置有限位块(14),所述限位块(14)上端设置有六角螺母(15)。

4.根据权利要求1所述的一种用于金属化薄膜拉伸机的夹持装置,其特征在于:所述固定螺栓(4)外侧设置有一伸缩弹簧(16),所述伸缩弹簧(16)采用蝶形弹簧。

5.根据权利要求1所述的一种用于金属化薄膜拉伸机的夹持装置,其特征在于:所述上夹持块(1)上设置有导柱(17),所述下夹持块(2)上设置有导柱插槽(18),所述导柱(17)与导柱插槽(18)相匹配。

6.根据权利要求1所述的一种用于金属化薄膜拉伸机的夹持装置,其特征在于:所述导料辊(8)外侧设置有橡胶垫层(19),所述橡胶垫层(19)采用丁腈橡胶材料制成。

7.根据权利要求1所述的一种用于金属化薄膜拉伸机的夹持装置,其特征在于:所述钳臂(9)上设置有加强筋(20),所述加强筋(20)采用钨钴合金材料制成。

8.根据权利要求1所述的一种用于金属化薄膜拉伸机的夹持装置,其特征在于:所述枢轴穿孔(12)内设置有滚珠轴承(21)。
