专利号: 2017105380212
申请人: 新昌县大市聚镇万艺机械厂
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

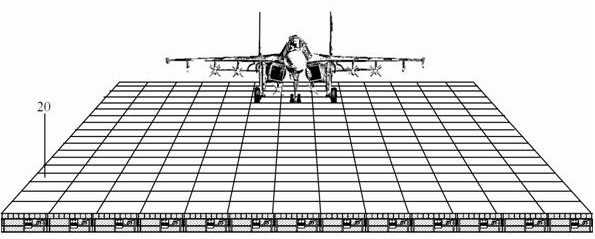

1.一种用于航空母舰飞机起降磁流变液助力/阻尼跑道,其特征在于:包括本发明由磁流变液助力/阻尼单元(20)拼装构成航空母舰飞机起降磁流变液助力/阻尼跑道;每一个磁流变液助力/阻尼单元(20)由雷达探测头(1)、阻尼磁流变液包(2)、保护垫(3)、形变控制范围拉线(4)、磁流变液控制装置(5)、闭合侧护板(6)、磁流变液输送管(7)、设备固定平台(8)、蓄电池(9)、控制ECU(10)、电动/发电液力泵(11)、回储磁流变液包(12)、浮力气囊(13)、回储磁流变液包电磁挤压装置(14)、回储磁流变液包收纳筒(15)、闭合侧护板浮力环(16)、压力支撑板(17)、压力传感器(18)、承压板(21)构成;

磁流变液助力/阻尼单元(20)的阻尼磁流变液包(2)具有长方体结构,阻尼磁流变液包(2)采用高强度柔性纤维制作,其内部设有形变控制范围拉线(4),上表面铺设有耐磨柔性保护膜垫(3),阻尼磁流变液包(2)整体安放在承压板(21)之上,承压板(21)上安装压力传感器(18),阻尼磁流变液包(2)的四周为闭合侧护板(6),闭合侧护板(6)的长度大于阻尼磁流变液包(2)厚度的2倍;闭合侧护板(6)的底端设有闭合侧护板浮力环(6);

在闭合侧护板(6)上端边缘设有由雷达探测头(1);

阻尼磁流变液包(2)的底面连通磁流变液输送管(7),磁流变液输送管(7)穿过磁流变液控制装置(5),串接电动/发电液力泵(11)后连通回储磁流变液包(12);

承压板(21)为长方形,嵌套在闭合侧护板(6)内,闭合侧护板(6)相对于承压板(21)可以相互自由运动,压板(21)通过三个压力支撑柱(17)固定连接在航母甲板(19)之上,承压板(21)和航母甲板(19)之间注水构成浮力水层;

阻尼磁流变液包(2)圆柱形结构,回储磁流变液包(12)回储磁流变液包电磁挤压装置(14)和浮力气囊(13)均做防水处理,均放置在回储磁流变液包收纳筒(15)内,阻尼磁流变液包(2)上端面紧贴承压板(21),阻尼磁流变液包(2)下端面紧贴回储磁流变液包电磁挤压装置(14),储磁流变液包电磁挤压装置(14)放置在浮力气囊(13)上;

所述雷达探测器的输出信号输入到控制ECU(10)的RXD端口;电动/发电机液力泵(11)连接到控制ECU(10)的PWM端口;磁流变液电流控制5到连接到控制ECU(10)的I/O3端口;回储磁流变液包电磁挤压装置(14)连接到控制ECU(10)的I/O2端口;压力传感器(18)和磁流变液温度采集到的信号经过模数转换之后输入到控制ECU(10)的AD1端口;电磁挤压装置(14)连接到控制ECU(10)的SPI端口,LED警示控制ECU(10)的I/O1端口连接;所有的控制ECU(10)均通过TXD串口连接,实现相互通讯,参见图5。

2.根据权利要求1所述的用于航空母舰飞机起降磁流变液助力/阻尼跑道,其特征在于:在回储磁流变液包收纳筒(15)与相邻压力支撑柱(17)之间设有设备固定平台(8),设备固定平台(8)上固定安装蓄电池(9)、控制ECU(10)、电动/发电液力泵(11)和磁流变液控制装置,这些设备均做防水处理。

3.根据权利要求1所述的用于航空母舰飞机起降磁流变液助力/阻尼跑道,其特征在于:所述控制ECU(10)控制线连接电动/发电液力泵(11)、蓄电池(9)、回储磁流变液包电磁挤压装置(14)、磁流变液控制装置(5)、雷达探测头(1)、压力传感器(18)以及磁流变液温度传感器,蓄电池电源线连接上述所有设备。

4.根据权利要求1所述的用于航空母舰飞机起降磁流变液助力/阻尼跑道,其特征在于:所述回储磁流变液包电磁挤压装置(14)由回储磁流变液包收纳筒(15)、铁磁锁紧头(22)、铁磁锁紧头电磁线圈(23)、斥力底座电磁线圈(24)和斥力挤压电磁线圈(25)构成;斥力底座电磁线圈(24)设置在回储磁流变液包收纳筒(15)内部,斥力底座电磁线圈(24)轴对称分布设置3至6个铁磁锁紧头电磁线圈(23),铁磁锁紧头电磁线圈(23)内部设有铁磁锁紧头(22),铁磁锁紧头(22)后端设有复位弹簧,在未通电的情况下,斥力底座电磁线圈(24)可以上下自由运动;斥力底座电磁线圈(24)的上方设置有圆盘形的斥力挤压电磁线圈(25)。

5.根据权利要求1所述的用于航空母舰飞机起降磁流变液助力/阻尼跑道,其特征在于:所述保护垫(3)的表面可以覆盖太阳能薄膜,并在太阳能薄膜薄膜上在加设透明耐磨的材料,太阳能薄膜的输电线串接稳压器之后连接蓄电池(9)。
