专利号: 2017105386312
申请人: 扬州本色光艺照明科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

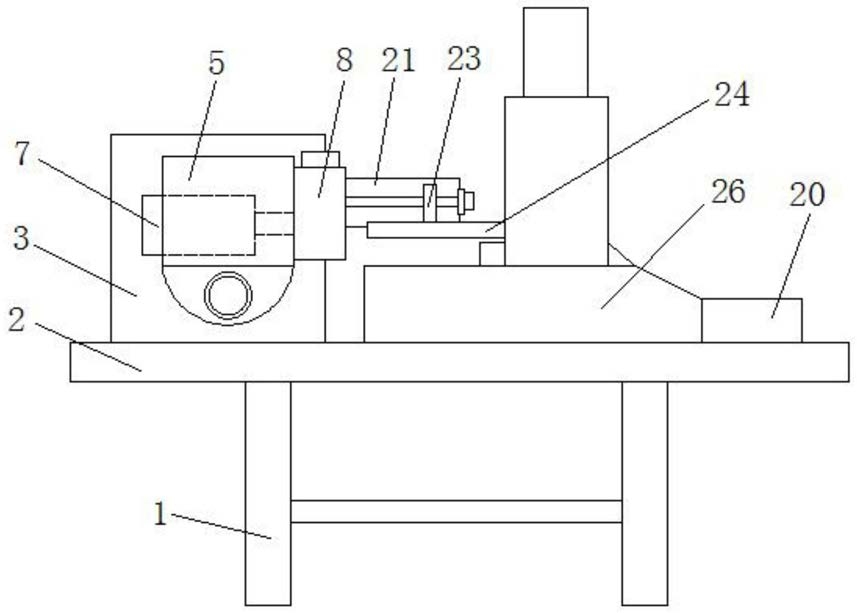

1.一种锂电池生产用极耳切断装置,包括底架(1)、操作平台(2)、固定板(3)、滑移台(5)、夹持机构(8)和切割架(16),所述底架(1)的上面固定设置有操作平台(2),所述操作平台(2)的上面一侧固定设置有固定板(3),其特征在于:所述固定板(3)的一侧固定设置有第一气缸(4),所述第一气压缸(4)的伸缩臂端部固定设置有滑移台(5),所述固定板(3)的底侧固定设置有滑杆(6),所述滑移台(5)与滑杆(6)之间滑动连接,所述滑移台(5)的一侧固定设置有第二气缸(7),所述第二气缸(7)的伸缩臂端部固定设置有夹持机构(8),所述夹持机构(8)包括定板(9)、连接板(11)、弹簧(12)、活动板(13)和U型架(14),所述定板(9)的内部两侧分别对称的设置有空腔(10),所述弹簧(12)设置有两根且其一端分别固定设置在空腔(10)的底端,所述弹簧(12)的另一端分别固定设置有连接板(11),所述连接板(11)与定板(9)的内侧滑动连接,所述活动板(13)的两端分别固定设置在两个连接板(11)的内侧,所述U型架(14)的两U型端分别套接在空腔(10)的内侧,且其端部固定设置在连接板(11)的上面,所述操作平台(2)靠近夹持机构(8)处固定设置有切割架(16),所述切割架(16)的顶端均匀的固定设置有两个第三气缸(17),所述第三气缸(17)底端的伸缩臂端部分别固定设置有第一刀头(18)和第二刀头(19),所述操作平台(2)靠近切割架(16)的位置固定设置有收集槽(20)。

2.根据权利要求1所述的一种锂电池生产用极耳切断装置,其特征在于:所述固定板(3)的一侧靠近夹持机构(8)的位置固定设置有限位板(21),所述限位板(21)设置为中空结构且在其内部通过轴承座转动连接有丝杆(22),所述丝杆(22)延伸至限位板(21)的外侧且在其端部固定设置有调节块(25),所述丝杆(22)外侧螺纹连接有滑板(23)。

3.根据权利要求2所述的一种锂电池生产用极耳切断装置,其特征在于:所述滑板(23)的长度设置为与切割架(16)的长度相等,所述切割架(16)与滑板(23)相对的一侧固定设置有稳定板(24),所述滑板(23)的另一端与稳定板(24)之间滑动连接。

4.根据权利要求1所述的一种锂电池生产用极耳切断装置,其特征在于:所述活动板(13)的底端固定粘贴有一块硬质橡胶(15)。

5.根据权利要求1所述的一种锂电池生产用极耳切断装置,其特征在于:所述U型架(14)的水平段靠近中间的位置对称的设置有两个凸起。

6.根据权利要求1所述的一种锂电池生产用极耳切断装置,其特征在于:所述操作平台(2)的上面与切割架(16)相对的位置固定设置有切割垫板(26),所述切割垫板(26)的一端设置为斜劈装,且其与收集槽(20)的顶端开口处连通。
