1.一种氧化锌/碳复合材料为负极制备钾离子电池的方法，其特征是：本发明的钾离子电池的制备方法，首先制备钾离子电池负极材料，采取高温固相烧结合的方法，制备过程中，调控反应过程中技术参数，实现对氧化锌/碳复合材料的廉价、便利化合，得到氧化锌/碳复合材料，并将氧化锌/碳复合材料作为钾离子电池的负极材料，制得钾离子电池。

2.根据权利要求1所述的一种氧化锌/碳复合材料为负极制备钾离子电池的方法，其特征是：钾离子电池的制备方法，具体步骤是：(1) 按重量比为X:(9-X):1，5≤X≤8的比例分别称取氧化锌/碳复合材料、炭黑和聚偏氟乙烯；将聚偏氟乙烯加入到N-甲基吡咯烷酮，配置成质量分数为2 5%的溶液，磁力搅拌~

180min～300min，使其充分溶解，配成聚偏氟乙烯源溶液；将氧化锌/碳复合材料、炭黑混合后球磨90～120min后加入聚偏氟乙烯源溶液，继续球磨90～120min，得到糊状的混合物，将糊状的混合物均匀的涂布在铜箔上；涂膜后的铜箔为电极板，电极板在50±20℃下干燥 3～24h后，裁切制得电极片，用粉末压片机在10 14MPa下保压3 5秒，将压制后的电极片放置~ ~在真空烘箱中120±20℃干燥10～24h，进一步提高电极的均匀性并加强电极材料与集流体的粘合性，然后移入手套箱中备用；

(2) 在充满氩气的环境中，以金属钾为对电极，玻璃纤维膜为隔膜，电解液为0.5～

0.8mol/L的六氟磷酸钾溶解在碳酸乙烯酯和碳酸二乙酯按体积比为（1-3）:1的混合溶液中，组装成扣式电池，最后对扣式电池进行恒流充放电容量和循环性能测试。

3.权利要求1或2所述的一种氧化锌/碳复合材料为负极制备钾离子电池的方法，其特征是：氧化锌/碳复合材料制备方法，其包括以下步骤：（1）将锌源加入到20mL去离子水中配制成锌源溶液，将碳源加入到锌源溶液中，再加入

300mL去离子水混合、搅拌均匀，真空冷冻干燥，得到混合物料；碳源和锌源按质量比（2-

15）：1；

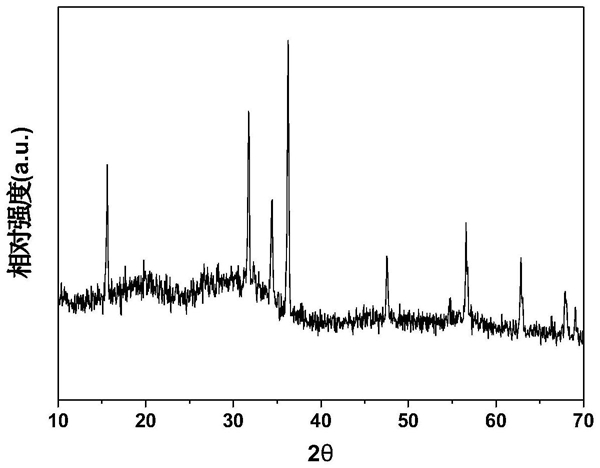

（2）将步骤（1）得到的混合物料移至惰性气体氛围保护的真空管式炉中，于450～850℃条件下，保温3-8小时后自然冷却至常温，产物经洗涤、分离提纯后进行干燥处理可制备得到具有丰富多孔形貌的氧化锌/碳复合材料。

4.权利要求3所述的一种氧化锌/碳复合材料为负极制备钾离子电池的方法，其特征是：锌源为二价锌盐，选自六水高氯酸锌（Zn(ClO4)2•6H2O）、无水氯化锌（ZnCl2）、水合乙酸锌((CH3COO)2Zn•2H2O)或者七水硫酸锌(ZnSO4•7H2O)。

5.权利要求3所述的一种氧化锌/碳复合材料为负极制备钾离子电池的方法，其特征是：碳源选自改性后的高度水溶性聚合物（聚丙烯酸钠、聚丙烯酸钾）。

6.权利要求1所述的一种氧化锌/碳复合材料为负极制备钾离子电池的方法，其特征是：所述的步骤（2）中的分离提纯方式为离心或者布氏漏斗抽滤，去离子水和无水乙醇反复洗涤。
