专利号: 2017105413023
申请人: 华明进
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

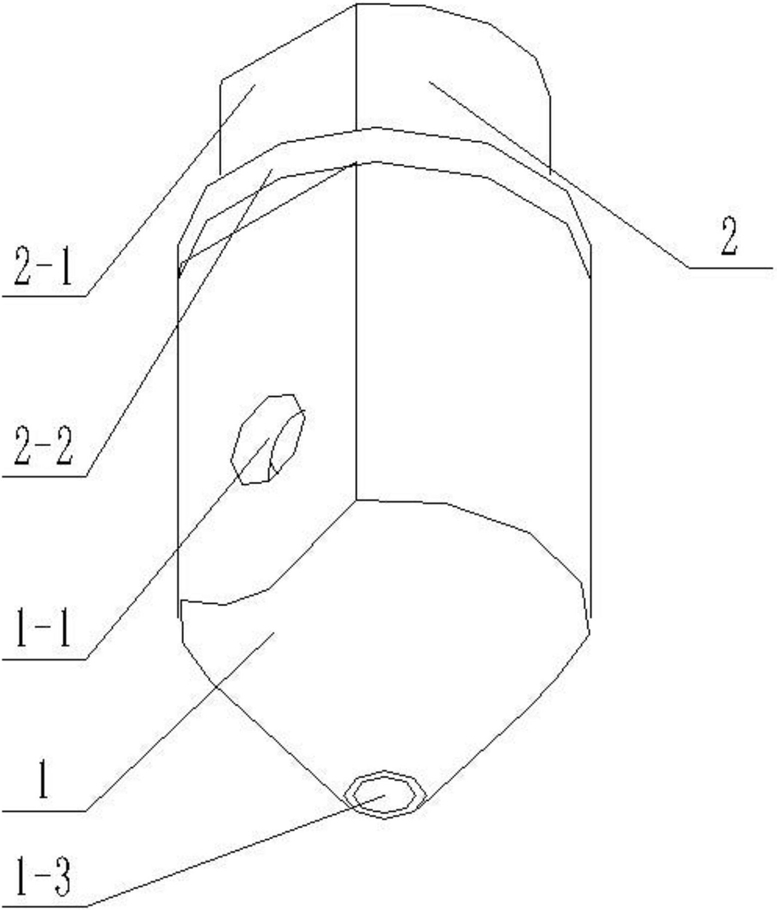

1.连续纤维增强复合材料增材制造喷头,其特征在于:该连续纤维增强复合材料增材制造喷头由外喷头(1)和内喷头(2)组成,所述内喷头(2)螺纹连接在外喷头(1)的内部,所述内喷头(2)的内部设有用于穿纤维丝的内腔Ⅱ(2-3),所述外喷头(1)的内部设有容纳树脂材料的内腔Ⅰ(1-3),所述内腔Ⅰ(1-3)与内腔Ⅱ(2-3)同轴,所述外喷头(1)上还设有连通内腔Ⅰ(1-3)的连接孔(1-1),所述连接孔(1-1)位于外喷头(1)的侧面;

所述内喷头(2)为圆柱体,内喷头(2)的上端直径大于下端直径,内喷头(2)的上端设有拧紧头(2-1),所述拧紧头(2-1)的下端设置有挡块(2-2),所述内腔Ⅱ(2-3)贯穿内喷头(2)并与内喷头(2)同轴,所述内腔Ⅱ(2-3)为两个圆柱形腔体组成,上端圆柱形腔体的直径大于下端圆柱形腔体的直径,两个圆柱形腔体的连接处为弧形过渡。

2.根据权利要求1所述的连续纤维增强复合材料增材制造喷头,其特征在于:所述外喷头(1)的上端为圆柱体,下端为圆锥体,所述圆柱体上对称设有两个平面,所述连接孔(1-1)位于其中一个平面上,另一个平面上设有定位孔(1-2),所述定位孔(1-2)为螺纹盲孔。

3.根据权利要求1所述的连续纤维增强复合材料增材制造喷头,其特征在于:所述内喷头(2)由上喷头(21)和下喷头(22)组成,所述上喷头(21)和下喷头(22)螺纹连接,所述上喷头(21)的内部设有贯穿上喷头(21)的圆柱通孔Ⅰ(211),所述圆柱通孔Ⅰ(211)与上喷头(21)同轴,所述下喷头(22)的内部设有贯穿下喷头(22)的圆柱通孔Ⅱ(221),所述圆柱通孔Ⅱ(221)与下喷头(22)同轴,所述圆柱通孔Ⅰ(211)与圆柱通孔Ⅱ(221)同轴,所述圆柱通孔Ⅰ(211)的直径大于圆柱通孔Ⅱ(221)的直径。

4.根据权利要求3所述的连续纤维增强复合材料增材制造喷头,其特征在于:所述圆柱通孔Ⅰ(211)与圆柱通孔Ⅱ(221)通过过渡弧形段(213)连接,所述过渡弧形段(213)为光滑弧面。

5.根据权利要求1所述的连续纤维增强复合材料增材制造喷头,其特征在于:所述内喷头(2)的出口位于外喷头(1)之内,所述内喷头(2)的出口与外喷头(1)的出口之间的竖直距离为1-6mm,所述外喷头(1)和内喷头(2)之间设置有弹性垫片。

6.根据权利要求1所述的连续纤维增强复合材料增材制造喷头,其特征在于:所述的连续纤维增强复合材料增材制造喷头还包括加热装置,所述加热装置用于加热外喷头(1)和内喷头(2),使内腔Ⅰ(1-3)内的树脂熔化。

7.根据权利要求6所述的连续纤维增强复合材料增材制造喷头,其特征在于:所述加热装置与外喷头(1)或内喷头(2)之间通过导热块连接,所述导热块为金属块,所述外喷头(1)、内喷头(2)和加热装置均固定在导热块上。

8.根据权利要求1所述的连续纤维增强复合材料增材制造喷头,其特征在于:所述的连续纤维增强复合材料增材制造喷头还包括内部设有铁氟龙管的喉管,所述喉管螺纹连接在连接孔(1-1)内。

9.连续纤维增强复合材料增材制造打印机,包括如权利要求1至6中任一项所述的连续纤维增强复合材料增材制造喷头。
