1.一种交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，包括如下步骤：

1)将高分子量左旋聚乳酸进行电子束辐照交联，制得交联左旋聚乳酸；

2)将交联左旋聚乳酸和低分子量左旋聚乳酸经过熔融混合，挤出造粒，得到共混物；所述共混物中交联左旋聚乳酸的质量分数为5～50％，所述低分子量左旋聚乳酸的质量分数为50～95％；

所述步骤2)中熔融混合采用母料与低分子量左旋聚乳酸作为原料；所述母料的制备：将交联左旋聚乳酸和低分子量左旋聚乳酸溶解于二氯甲烷，并倾倒入乙醇中，得到沉淀物，烘干后得到母料；

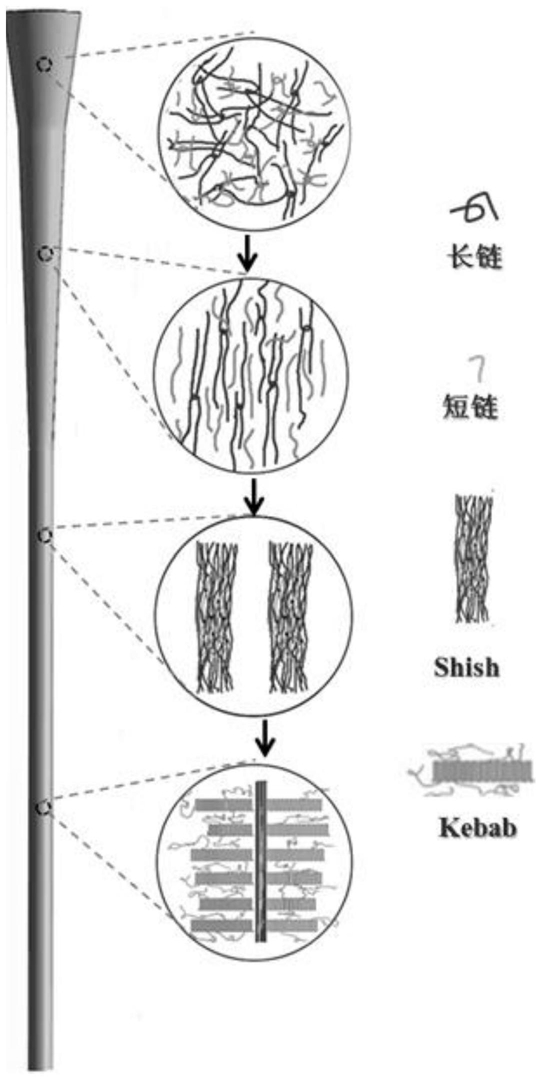

3)将共混物进行熔融纺丝，即得交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维，所述交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维包括shish-kebab超晶格结构。

2.根据权利要求1所述的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，所述步骤1)中电子束辐照交联是指：将高分子量左旋聚乳酸压制为0.3～

0.8mm厚的薄板，并置于电子加速器中进行电子束辐照交联，辐照剂量为5～10KGy，制得交联左旋聚乳酸。

3.根据权利要求1所述的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，所述母料中交联左旋聚乳酸和低分子量左旋聚乳酸的质量比为1:0.9～1.1。

4.根据权利要求1所述的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，所述步骤2)中熔融混合的温度为180～220℃。

5.根据权利要求1所述的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，所述步骤3)中熔融纺丝的条件为：纺丝温度190～250℃，卷绕速率100～500m/min，热牵伸温度100～150℃，牵伸比1～5。

6.根据权利要求1所述的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维的制备方法，其特征在于，所述高分子量左旋聚乳酸的重均分子量为5～19×105g/mol，低分子量左旋聚乳酸的重均分子量为1.5～3×105g/mol。

7.一种如权利要求1～6任一所述的制备方法制备得到的交联左旋聚乳酸/低分子量左旋聚乳酸共混纤维。
