专利号: 2017105434091
申请人: 南宁学院
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

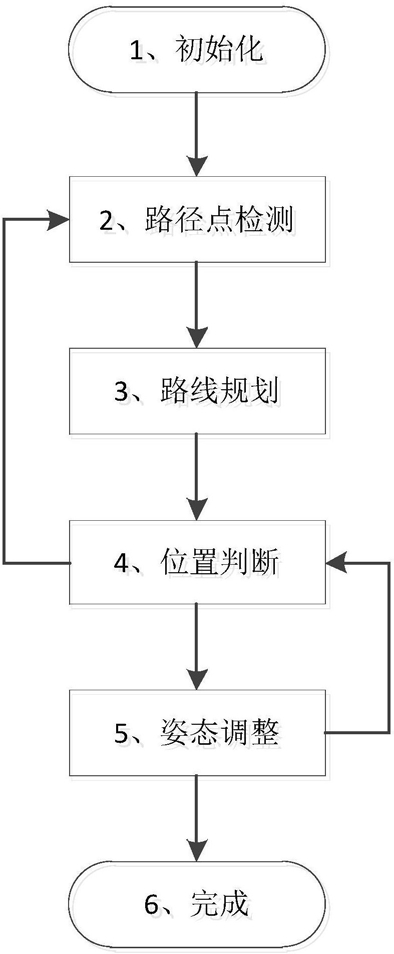

1.一种可调螺旋翼姿态的无人机自动飞行控制方法,其特征在于:包括如下步骤:①初始化:对系统进行初始化自检,

判断系统内各部件运行情况,并进行起飞、前进、后退、下降四个动作,在动作进行过程中调整出平衡姿态基准控制量;

②路径点检测:用户输入路径点,系统记录用户输入的路径点并存储为路径点集,并将路径点集中每相邻两个路径点进行连线,循环以排序最靠前的两个路径点作为当前起点和终点,进行步骤③和步骤④,直至仅剩一个路径点则进行步骤⑥;

③路线规划:根据地图数据以及地图数据中建筑物的高度信息,对起点和终点的连线进行修正,使起点和终点的连线不穿过任意建筑物,得到当前路线;

④位置判断:实时对当前位置进行判断,然后判断当前位置与当前路线之间的距离是否大于预设值,大于预设值则进行步骤⑤,如当前位置与终点之间的距离小于预设值,则返回至②进入下一循环;

⑤姿态调整:根据当前位置与当前路线的垂线为三角形直角边,取角度为预设角度的三角形斜边为回正路线,根据平衡姿态基准控制量将姿态调整为沿回正路线飞行的姿态;

⑥完成:清除平衡姿态基准控制量及路径点集,并关机。

2.如权利要求1所述的可调螺旋翼姿态的无人机自动飞行控制方法,其特征在于:所述预设值为0.3~1.5米。

3.如权利要求1所述的可调螺旋翼姿态的无人机自动飞行控制方法,其特征在于:所述预设角度为40°~50°。

4.如权利要求1所述的可调螺旋翼姿态的无人机自动飞行控制方法,其特征在于:所述地图数据,由在平面地图数据中对每一建筑物图块附加上建筑物的高度值得到。
