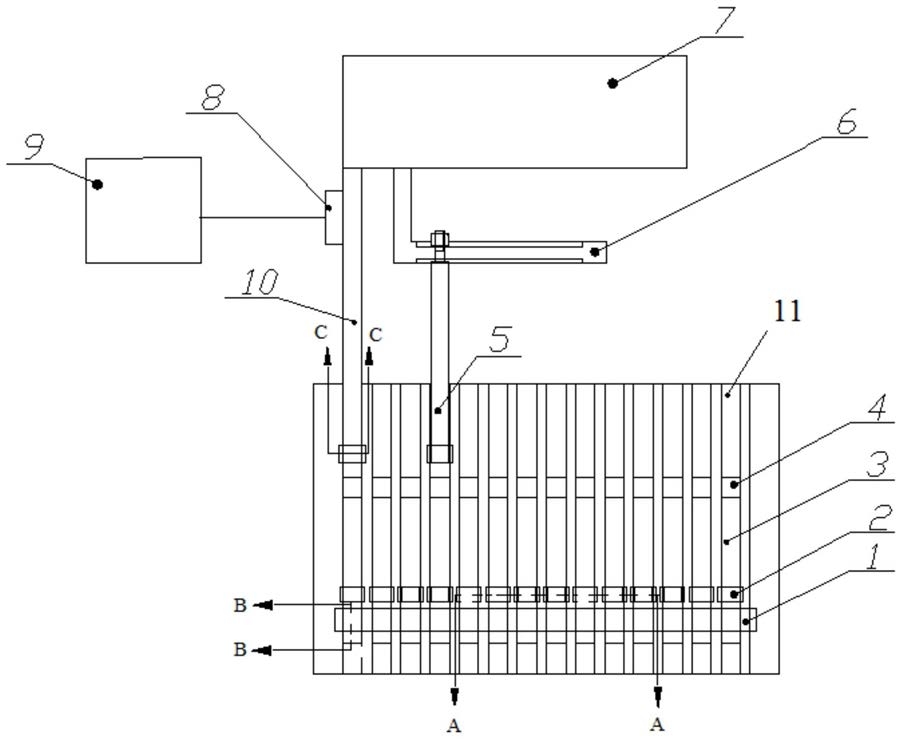

1.一种微米级单丝纤维的力学性能测试装置,其特征在于,包括底板(3),所述底板(3)上并列设置有若干凹槽(11),底板(3)上自前向后依次设置有与凹槽(11)相适配滑块(2)和夹头,若干滑块(2)插接在凹槽(11)中排成一行,滑块(2)能够在凹槽(11)中滑动,夹头包括并排设置的第一夹头(5)和第二夹头(10),第一夹头(5)和第二夹头(10)均插接在凹槽(11)中,第一夹头(5)能够水平移动,第二夹头(10)表面设置有应变传感器(8),应变感应器(8)与力学记录仪(9)连接。
2.根据权利要求1所述的一种微米级单丝纤维的力学性能测试装置,其特征在于,所述第一夹头(5)的尾部与固定支架(6)连接,固定支架(6)与直线电机(7)的可动端连接,第二夹头(10)的另一端与直线电机(7)的固定端连接,固定支架(6)上设置有导轨,第一夹头(5)能够沿着导轨移动,移动轨迹与第一夹头(5)的延伸方向垂直。
3.根据权利要求1所述的一种微米级单丝纤维的力学性能测试装置,其特征在于,所述滑块(2)、第一夹头(5)的头部和第二夹头(10)的头部为T形。
4.根据权利要求3所述的一种微米级单丝纤维的力学性能测试装置,其特征在于,所述凹槽(11)底部固定设置有挡块(4),挡块(4)位于夹头和滑块(2)之间,挡块(4)的高度与第一夹头(5)或第二夹头(10)的插入凹槽(11)的部分的高度之和等于凹槽(11)的深度。
5.根据权利要求1所述的一种微米级单丝纤维的力学性能测试装置,其特征在于,所述第一夹头(5)和第二夹头(10)的头部固定设置有与其前端形状和大小匹配的强力磁性磁铁,滑块(2)的材料具有磁性。
6.根据权利要求1所述的一种微米级单丝纤维的力学性能测试装置,其特征在于,所述第一夹头(5)和第二夹头(10)为电磁铁,滑块(2)的材料具有磁性。
7.根据权利要求1所述的一种微米级单丝纤维的力学性能测试装置,其特征在于,还包括齿条状的推子(1),推子(1)用于将所有的滑块(2)同时推向夹头方向,推子(1)的齿插在凹槽(11)中,推子(1)的下端设置有凸出部。
8.根据权利要求1所述的一种微米级单丝纤维的力学性能测试装置,其特征在于,所述底板(3)设置在导轨上,导轨连接有电机,导轨能够在电机的驱动下带动底板(3)水平或垂直运动。
