1.含氮有机亚磷酸类缓蚀剂，其特征在于：该类缓蚀剂具有双亲水构型，其中含有氨基和亚磷酸基双极性基团与共轭六元环结构，对金属材料表面有强的吸附作用，且作用后金属材料表面具有一定疏水性，结构式如式I、II所示：

2.含氮有机亚磷酸类缓蚀剂的合成方法，其特征在于，包括以下步骤：

(1)在酸催化剂存在的条件下，三聚氰胺及其衍生物、醛或酮与次磷酸及其盐发生曼尼奇反应；

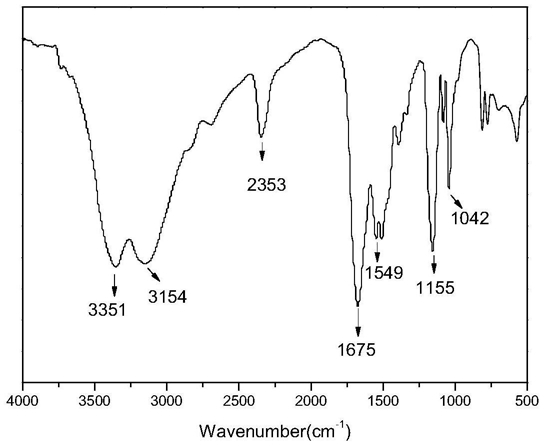

(2)固液分离、重结晶，真空干燥，即得到相应的含氮有机亚磷酸。

3.根据权利要求2所述的含氮有机亚磷酸类缓蚀剂的合成方法，其特征在于：所述的酸为盐酸、硫酸的一种或两种，其用量不超过醛或酮质量的30％。

4.根据权利要求2所述的含氮有机亚磷酸类缓蚀剂的合成方法，其特征在于：所述的曼尼奇反应所用溶剂包括甲醇、乙醇、水、丙酮、1,4-二氧六环、乙腈、四氢呋喃、二甲基甲酰胺、二甲基亚砜的一种或几种；反应温度为60～160℃，反应时间1～6小时。

5.根据权利要求2所述的含氮有机亚磷酸类缓蚀剂的合成方法，其特征在于，所述的曼尼奇反应中所用三聚氰胺及其衍生物包括：三聚氰胺、苯代三聚氰胺；醛包括乙醛、丁醛、糠醛、己醛、辛醛；所用次磷酸及其盐包括：次磷酸、次磷酸钠、次磷酸钾、次磷酸铵中的一种或几种。

6.根据权利要求2所述的含氮有机亚磷酸类缓蚀剂的合成方法，其特征在于：所述的醛，三聚氰胺及其衍生物，次磷酸及其盐三者之间摩尔比为1:1:1～4:4:1。

7.含氮有机亚磷酸类缓蚀剂的应用方法，其特征在于，将含氮有机亚磷酸类缓蚀剂粉体加入乙酸配成水溶液，用作碳钢、镀锌钢和不锈钢的酸性缓蚀剂。

8.根据权利要求7所述的含氮有机亚磷酸类缓蚀剂的应用方法，其特征在于，含氮有机磷酸类缓蚀剂的用量为20-500mg/L，腐蚀介质的pH值为0～7，使用温度10～280℃。
