专利号: 2017105476662
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

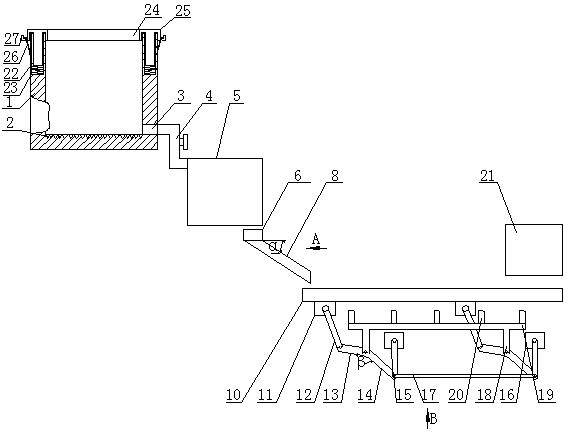

1.一种钢琴键盘制作装置,其特征在于:包括熔料箱(1),熔料箱(1)的内部底面设有加热丝(2),熔料箱(1)的底部一侧开设通孔(3),通孔(3)的外端固定连接下料管(4)的上端,下料管(4)的上端与通孔(3)的外端内部相通,下料管(4)的下端固定连接注塑装置(5),下料管(4)的下端和注塑装置(5)内部相通,下料管(4)上设有控制阀,注塑装置(5)的下方是导料箱(6),导料箱(6)通过支撑装置固定安装在注塑装置(5)下方,导料箱(6)的上部开口,导料箱(6)为振动导料箱,导料箱(6)的底部开设条形透槽(7),导料箱(6)的底面固定连接第一导料板(8)的上端,第一导料板(8)的顶面开设凹槽(9),凹槽(9)与条形透槽(7)内部相通,第一导料板(8)的另一端朝向第二导料板(10)的顶面一侧,第二导料板(10)通过固定装置固定安装在地面上,第二导料板(10)的顶面开设条形槽(28),第二导料板(10)的后侧底面固定安装两个底座(11),每个底座(11)的前面铰接连接第一连杆(12)的一端,每个第一连杆(12)的另一端铰接连接第二连杆(13)的一端,每个第二连杆(13)的另一端固定连接第三连杆(14)的一端,第二连杆(13)和对应的第三连杆(14)之间有夹角β,β=120-150°,第二连杆(13)和对应的第三连杆(14)为一体结构,第三连杆(14)的另一端分别铰接连接第四连杆(15)的一端,第三连杆(14)的另一端之间通过同一根第五连杆(17)铰接连接,第四连杆(15)的另一端分别铰接连接固定座(16)的前面,固定座(16)通过固定装置固定安装在地面上,其中一个固定座(16)上固定安装电机,电机的输出轴固定连接与之对应的第四连杆(15)的另一端与固定座(16)的铰接点,每个第二连杆(13)与对应的第三连杆(14)的连接点处铰接连接第六连杆(18)的一端,第六连杆(18)的另一端固定连接同一根送料杆(19),第六连杆(18)与对应送料杆(19)为一体结构,送料杆(19)的顶面均匀固定安装数个挡块(20),挡块(20)能够从条形槽(28)内穿过;第二导料板(10)的另一侧上方是切割打磨装置(21),切割打磨装置(21)通过固定装置固定安装在地面上。

2.根据权利要求1所述的一种钢琴键盘制作装置,其特征在于:所述的熔料箱(1)的上部开口,熔料箱(1)的上端面开设环形插槽(22),环形插槽(22)的上部开口,环形插槽(22)的底部固定连接弹簧(23)的一端;熔料箱(1)的顶部安装端盖(24),端盖(24)的外周固定连接插环(25),插环(25)的截面为倒山字形,插环(25)的下端中部能插入至环形插槽(22)内,插环(25)下端两侧的两根短杆分别位于熔料箱(1)的内外两侧,插环(25)插入至环形插槽(22)的部分宽度大于弹簧(23)的直径。

3.根据权利要求2所述的一种钢琴键盘制作装置,其特征在于:所述的熔料箱(1)的外周两侧分别铰接连接挂环(26)的一端,端盖(24)的外周两侧分别固定连接L形杆(27)的一端,L形杆(27)的另一端朝上,挂环(26)能挂到L形杆(27)上。

4.根据权利要求1所述的一种钢琴键盘制作装置,其特征在于:所述的第一导料板(8)与水平面之间有夹角α,α=30-45°。

5.根据权利要求1所述的一种钢琴键盘制作装置,其特征在于:所述的第二导料板(10)的前后两侧底面分别固定安装两个底座(11),每个底座(11)的前面铰接连接第一连杆(12)的一端,每个第一连杆(12)的另一端铰接连接第二连杆(13)的一端,每个第二连杆(13)的另一端固定连接第三连杆(14)的一端,第二连杆(13)和对应的第三连杆(14)之间有夹角β,β=120-150°,第二连杆(13)和对应的第三连杆(14)为一体结构,第三连杆(14)的另一端分别铰接连接第四连杆(15)的一端,位于同侧的第三连杆(14)的另一端之间通过同一根第五连杆(17)铰接连接,第四连杆(15)的另一端分别铰接连接固定座(16)的前面,固定座(16)通过固定装置固定安装在地面上,每侧其中一个固定座(16)上固定安装电机,两个电机同步运转,电机的输出轴固定连接与之对应的第四连杆(15)的另一端与固定座(16)的铰接点,每个第二连杆(13)与对应的第三连杆(14)的连接点处铰接连接第六连杆(18)的一端,每侧第六连杆(18)的另一端固定连接同一根送料杆(19),第六连杆(18)与对应送料杆(19)为一体结构,送料杆(19)的顶面分别均匀固定安装数个挡块(20),第二导料板(10)的顶面开设两条相互平行的条形槽(28),挡块(20)能够从对应的条形槽(28)内穿过。
