专利号: 2017105480460
申请人: 浙江农林大学
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

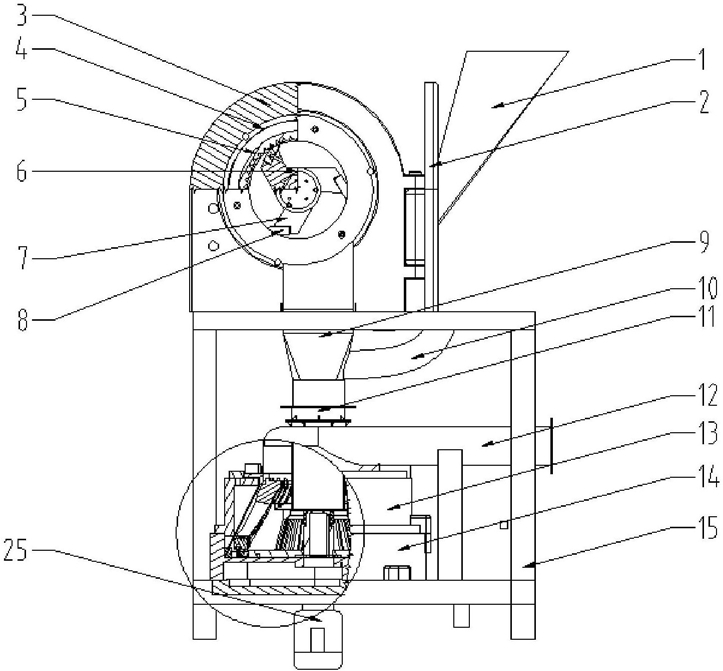

1.一种高纤维生物质材料的粉碎设备,其包括两级粉碎装置,第一级粉碎装置位于所述的粉碎设备的立架(15)的上部,为剪切式粉碎,第二级粉碎装置位于所述的立架(15)的下部,为冲击式超微粉碎,所述的第一级粉碎装置通过一二级粉碎料传输管(9)与所述的第二级粉碎装置连通,所述的一二级粉碎料传输管(9)通过通风管(10)与外界连通。

所述的第一级粉碎装置包括入料斗(1)、仓门(2)、一级粉碎座(3)、挡板(4)、齿槽定板(5)、防尘圆挡板(6)、转子基座(7)、第一级转子(8),所述的转子基座(7)和所述的一级粉碎座(3)固定在所述的立架(15)上,所述的第一级转子(8)设置在所述的转子基座(7)内,所述的一级粉碎座(3)包围所述的转子基座(7),所述的齿槽定板(5)固定在所述的一级粉碎座(3)内部,其内表面均匀分布齿槽;所述的挡板(4)设置在所述的齿槽定板(5)和所述的第一级转子(8)转子外部,所述的防尘圆挡板(6)设置在所述的第一级转子(8)的轴承端部;

所述的第二级粉碎装置包括通心送料管(11)、收集罩(12)、粉碎仓上腔(13)、粉碎仓下腔(14)、转子组件和定子组件;

所述的通心送料管(11)上端与所述的一二级粉碎料传输管(9)连接,所述的通心送料管(11)下端与所述的粉碎仓上腔(13)连接;所述的粉碎仓上腔(13)和粉碎仓下腔(14)固定连接形成冲击式超微粉碎仓;

所述的转子组件和所述的定子组件位于所述的冲击式超微粉碎仓内部;

所述的转子组件包括转子顶架(16)、轴外套(17)、转子底座(18)、第二级转子(19)、电机(25),所述的电机(25)位于所述的立架(15)的底部,所述的电机(25)驱动所述的第二级转子(19)转动;所述的电机(25)的轴上设置所述的轴外套(17),所述转子顶架(16)设置在所述的轴外套(17)的上端,所述转子底座(18)设置在所述的轴外套(17)的下端;所述的第二级转子(19)由所述的转子顶架(16)和所述的转子底座(18)上下固定;

所述的定子组件包括下端固定环(20)、定子(22)、防尘罩(23)、上端固定环(24),所述的下端固定环(20)套设在所述的转子底座(18)的外周,并固定在所述的二级粉碎仓下腔(14)的底座上,所述的防尘罩(23)为下部带有凸台的套筒,所述防尘罩(23)下端抵靠在所述的粉碎仓下腔(14)的内壁,所述防尘罩(23)的上端外部抵靠在所述的粉碎仓上腔(13)上端的开口,所述的上端固定环(24)嵌入所述防尘罩(23)上端的内表面,所述的上端固定环(24)的上端面开设有槽,所述的收集罩(12)的下端嵌入所述的上端固定环(24)的槽内;所述的定子(22)的叶片下端与所述的下端固定环(20)连接,上端与所述的上端固定环(24)连接;

所述的通心送料管(11)连接所述的第二级转子(19)上端中心,将物料送入所述的第二级转子(19)中心。

2.根据权利要求1所述的高纤维生物质材料的粉碎设备,所述的定子组件还包括约束环(21),所述的下端固定环(20)上设置沿周向的间隔设置的定位槽,所述的定子(22)叶片下端嵌入所述的定位槽内,并与所述的约束环(21)连接,所述的定子(22)叶片上端与所述的上端固定环(24)可转动连接,所述的定子(22)叶片可在所述的定位槽内滑动;所述的定子(22)为可拆卸连接。
