专利号: 2017105482678
申请人: 台州中知英健机械自动化有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

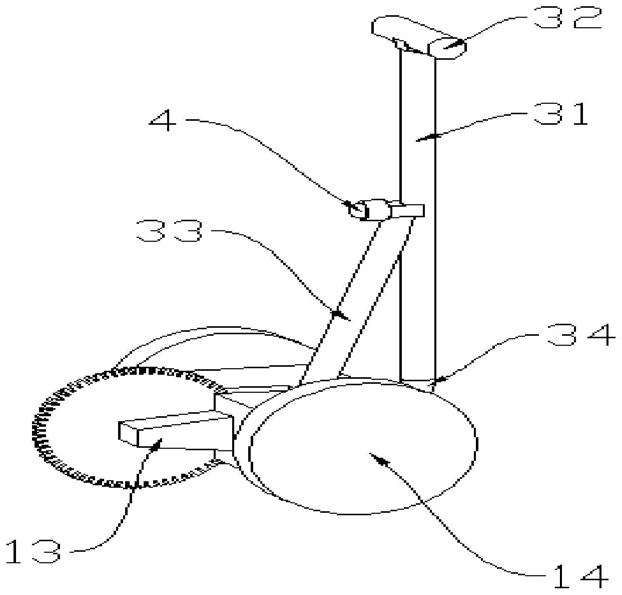

1.一种移动地推式切割机,其特征在于:包括

底盘单元,底盘单元为一长方体壳体,所述壳体正侧面中心处开设有一矩形凹槽,所述凹槽贯通所述壳体的上侧面及下侧面,且槽口部分的中心线与所述正侧面在竖直方向上的中心线重合;所述凹槽两侧设置有与所述正侧面垂直的锯盘架,两个所述锯盘架上对齐开设有轴孔,所述左侧面和右侧面上对齐设置有移动轮;

切割组件,包括套设在两个所述轴孔内的轴承、设置在两个所述轴承上的传动轴、设置在所述壳体内底部上靠近所述壳体右侧面的电机、设置在所述壳体内底部上位于所述电机左侧且与所述电机的输出端连接的减速器、设置在所述减速器输出端的第一皮带轮和设置在所述传动轴一端上的第二皮带轮,所述第一皮带轮和第二皮带轮互相平行设置,所述传动轴上套设有锯盘,所述传动轴与所述锯盘之间还设置有固定键;所述第一皮带轮和第二皮带轮匹配设置有至少三条皮带;

推杆单元,包括直杆、横杆、斜杆和弯杆,所述弯杆一端与所壳体的后侧面中心处垂直固定连接,所述弯杆的另一端朝上设置且与所述直杆的一端固定连接,且所述直杆与所述壳体的上侧面垂直,所述直杆的另一端与所述横杆的中心固定连接,且所述直杆与所述横杆互相垂直,所述斜杆的一端与所述壳体的上侧面中心处固定连接,所述斜杆的另一端与所述直杆的中心处固定连接;所述弯杆为经圆角处理过的直角杆;

控制系统,所述控制系统包括变频器、微处理器和控制按钮,所述微处理器及变频器设置在所述壳体内底部上且靠近所述壳体左侧面,所述控制按钮安装所述横杆周面上,所述微处理器与所述变频器和控制按钮分别电连接,所述变频器与所述电机电连接。

2.根据权利要求1所述的一种移动地推式切割机,其特征在于:两个所述锯盘架为等腰的梯形板,所述梯形板的下底与所述壳体的正侧面垂直固定连接,且所述梯形板的上底经过圆角处理,所述轴孔靠近所述梯形板的上底设置。

3.根据权利要求1所述的一种移动地推式切割机,其特征在于:所述斜杆与所述壳体的上侧面所成夹角为50-70°;所述横杆与所述壳体的后侧面平行设置。

4.根据权利要求2所述的一种移动地推式切割机,其特征在于:所述控制按钮包括档位按钮、急停按钮和其他按钮,所述档位按钮包括第一档位、第二档位、第三档位和第四档位;

所述控制按钮依次安装在所述横杆左侧周面上的正下侧处。

5.根据权利要求1所述的一种移动地推式切割机,其特征在于:还包括设置于所述直杆上位于所述斜杆上方的电筒,所述电筒包括筒座、旋转装置、筒套和照明部,所述照明部与所述微处理器连接,所述照明部的开关设置在所述横杆的周面上,所述筒座垂直固定设置在所述直杆上,且所述电筒座位于所述斜杆上方;所述旋转装置一端与所述筒座固定连接,另一端与所述筒套固定连接;所述照明部套设在所述筒套内,且所述照明部背对于所述直杆设置。

6.根据权利要求1所述的一种移动地推式切割机,其特征在于:还包括设置于所述直杆上位于所述电筒上方的温度计。

7.根据权利要求1所述的一种移动地推式切割机,其特征在于:所述直杆和弯杆之间还连接有减震装置,所述减震装置包括套筒、上弹片、弹簧、下弹片和限位杆,所述弹簧套设在所述套筒内,所述限位杆套设在所述弹簧内,且所述套筒、弹簧和限位杆的轴线互相重合;

所述弹簧的上端与所述上弹片的下端面固定连接,所述弹簧的下端与所述下弹片的上端面固定连接,所述上弹片的上端面与所述直杆下端固定连接,所述下弹片的下端面与所述弯杆的上端面固定连接。
