专利号: 2017105487421
申请人: 李露青
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

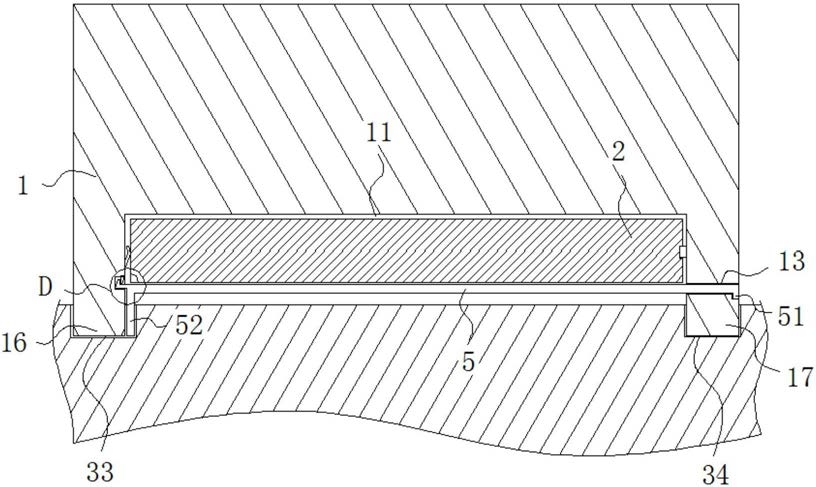

1.一种可进行隔空无线充电的车载导航仪,可置于汽车的仪表台(3)上;包括导航仪本体(1)和设于导航仪本体内的第一接收模块(2),仪表台(3)上设有与该第一接收模块相配合的第一发射模块(4);其特征在于:所述导航仪本体(1)具有用于放置手机的平台,该导航仪本体(1)内设有用于对手机进行无线充电的第二发射模块;所述导航仪本体(1)上设有与所述第一接收模块(2)相配合的安装槽(11)和可沿导航仪本体左右滑动以关闭所述安装槽的滑盖(5);所述滑盖(5)上设有一扳杆(52),所述导航仪本体(1)上设有第一支撑座(16)和第二支撑座(17),该扳杆(52)可贴合至所述第一支撑座(16)侧部;所述仪表台(3)上设有用于限位所述导航仪本体(1)和扳杆位置的限位结构。

2.根据权利要求1所述的一种可进行隔空无线充电的车载导航仪,其特征在于:所述限位结构包括设于所述仪表台上的第一限位凹部(33)和第二限位凹部(34),所述第一限位凹部(33)与所述第一支撑座(16)和扳杆(52)相配合,所述第二限位凹部(34)与所述第二支撑座(17)相配合。

3.根据权利要求1所述的一种可进行隔空无线充电的车载导航仪,其特征在于:所述滑盖(5)通过一连接结构与所述安装槽(11)侧壁锁紧连接;还包括一用于解除所述滑盖(5)与安装槽(11)侧壁之间的锁紧连接的解锁结构。

4.根据权利要求1所述的一种可进行隔空无线充电的车载导航仪,其特征在于:所述仪表台(3)上设有一插接腔(31),所述仪表台(3)上还设有一拆装结构,所述第一发射模块通过该拆装结构可拆卸的装配在所述插接腔(31)内;所述拆装结构包括固设于所述插接腔底部的多个弹性件(61)、设于所述第一发射模块上的定位凹部(62)及设于所述仪表台上与该定位凹部相配合的定位部件(63)。

5.根据权利要求4所述的一种可进行隔空无线充电的车载导航仪,其特征在于:所述定位部件(63)包括设于仪表台上的连接腔(631)和置于该连接腔内的L形卡块(632);所述连接腔内设有对称设有两延伸座(633),所述L形卡块(632)部分置于两延伸座(633)之间,且与所述延伸座(633)活动连接。

6.根据权利要求5所述的一种可进行隔空无线充电的车载导航仪,其特征在于:所述L形卡块(632)通过一扭簧与所述延伸座(633)相连,该L形卡块(632)一端可伸入所述插接腔内形成卡部(634),另一端可伸出所述仪表台形成一操作杆(635)。

7.根据权利要求6所述的一种可进行隔空无线充电的车载导航仪,其特征在于:所述连接腔(631)分别对应于所述卡部(634)和操作杆的位置上具有倾斜内壁(636);所述操作杆(635)与其中一倾斜内壁(636)之间设有一压缩弹簧(637)。

8.根据权利要求3所述的一种可进行隔空无线充电的车载导航仪,其特征在于:所述连接结构包括设于所述滑盖上的钩部(71)、设于所述安装槽侧壁的开口槽(72)及可前后动作的设于该开口槽(72)内与该钩部相配合的限位件(73)。

9.根据权利要求3所述的一种可进行隔空无线充电的车载导航仪,其特征在于:所述解锁结构包括固连于所述限位件底部的伸缩件(81)和间隔设于该限位件上的多个第一开口(82);所述钩部(71)上间隔设于多个第二开口(83)。

10.根据权利要求1所述的一种可进行隔空无线充电的车载导航仪,其特征在于:所述导航仪本体(1)上设有供所述滑盖活动穿设的滑槽(13),所述滑盖上设有一防脱部(51),所述导航仪本体(1)上设于与该防脱部相配合的容纳槽。
