专利号: 2017105507675
申请人: 杨佳惠
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2025-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

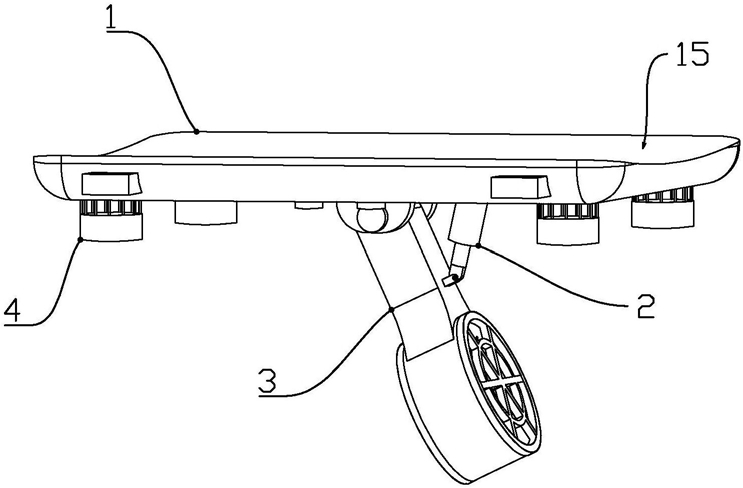

1.一种冲浪和学习游泳的装置,其特征在于,包括有冲浪板,安装在冲浪板上的电动推杆,与冲浪板连接的动力机构,以及安装在冲浪板上用于调节冲浪板平衡的平衡机构;

所述冲浪板的下壁为方型壁,上壁为对应人体胸腔而向内凹的凹形壁,一对相对侧壁为向外凸的长圆弧壁,另一对相对侧壁为向外凸的短圆弧壁;

所述凹形壁自与长圆弧壁连接处向中间逐渐下凹,呈下凹的圆弧;所述凹形壁中间部分成型有安装腔,安装腔可拆卸连接有安装腔盖板;所述方型壁中间部分安装有对称的远、近端方向排列的两个第一连接头,第一连接头成型有第一连接孔;所述方型壁远近两端分别安装有多个控制按键;长圆弧壁左、右两端分别成型有连接块,连接块成型有上下相通的绑带连接通孔;

所述冲浪板安装腔内安装有陀螺仪、控制器和蓄电池;所述陀螺仪、蓄电池和多个控制按键分别与控制器电连接;

所述动力机构包括有连接杆,与连接杆右端固定连接的安装筒,安装在安装筒中间的防水的第一电动机,与电动机的转轴固定连接的叶片,以及安装筒两端可拆卸连接的两个安全罩;

所述第一电动机与控制器电连接;

所述连接杆左端成型有第二连接孔,上端固定连接有对称的两个第二连接头;

所述第一连接孔和第二连接孔通过销轴连接;

所述电动推杆的底座与方型壁固定连接,并向第一连接头方向倾斜20-50度;

所述电动推杆的输出轴与两个第二连接头转动连接;连接杆向电动推杆方向倾斜0-45度;

所述方型壁上还安装有无线充电接收模块,无线充电接收模块与控制器电连接;

所述方型壁四个角分别安装一个平衡机构;所述平衡机构包括有环罩部,固定连接在环罩部一端的平板罩,以及延环罩部圆周均匀排列的且一端与环罩部另一端固定连接的支撑杆;

所述环罩部中间安装有防水的第二电动机,第二电动机的转轴固定连接的叶片;第二电动机与控制器电连接;

所述支撑杆另一端与方型壁固定连接;所述平板罩圆周阵列成型有多个出水通孔。
