专利号: 2017105528493
申请人: 浙江欧托电气有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电学
更新日期:2023-06-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

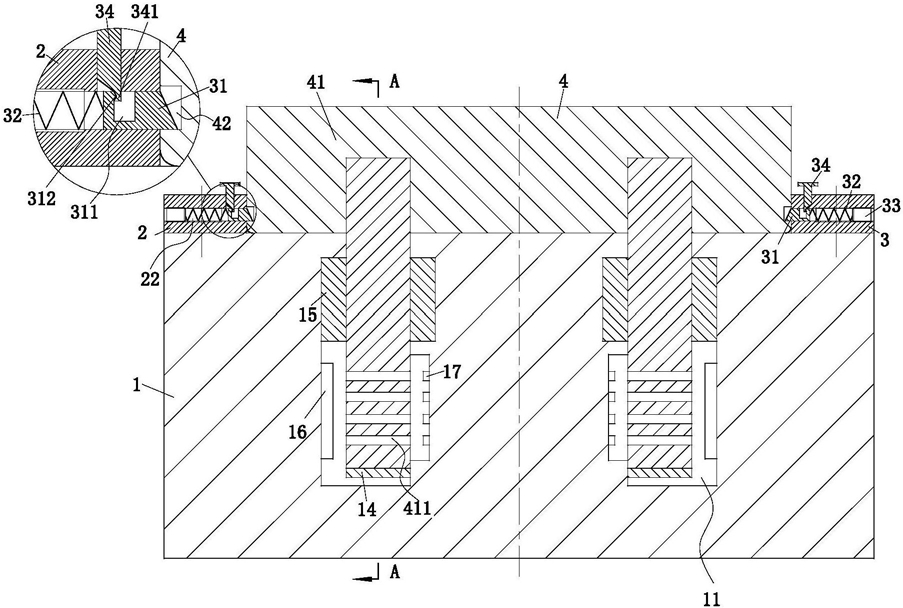

1.一种感光防触电插座,包括本体(1)、安装在本体(1)上表面的面板(2)和控制模块,本体(1)上设有插孔(11),插孔(11)沿本体(1)的长度方向设置有多个,其特征在于:所述本体(1)与面板(2)之间设有通道,所述通道沿本体(1)的长度方向布置,通道连通各插孔(11);所述本体(1)的一端设有储物室(12),储物室(12)内安装有卷盘(13),卷盘(13)上缠绕有防尘带(14),卷盘(13)用于收紧防尘带(14);所述防尘带(14)位于通道内,防尘带(14)的自由端固定在本体(1)远离储物室(12)的一端,防尘带(14)的宽度等于插孔(11)入口的宽度;所述插孔(11)的上部设有电极片(15);所述插孔(11)的下部设有感光模块;所述感光模块包括光源(16)和多个光接收器(17),光源(16)和多个光接收器(17)分别设置在插孔(11)的相对两侧;所述面板(2)上设有插槽(21),插槽(21)的左右两侧设有安装孔(22),安装孔(22)内安装有卡紧单元(3);所述控制模块与感光模块和电极片(15)电连接。

2.根据权利要求1所述的一种感光防触电插座,其特征在于:所述防尘带(14)由弹性绝缘材料制成。

3.根据权利要求1所述的一种感光防触电插座,其特征在于:所述卡紧单元(3)包括卡块(31)、压紧弹簧(32)、紧固螺钉(33)和楔形块(34),所述卡块(31)、压紧弹簧(32)和紧固螺钉(33)位于安装孔(22)内,紧固螺钉(33)通过压紧弹簧(32)对卡块(31)进行压紧;所述卡块(31)上设有凹槽(311),所述楔形块(34)向下穿过面板(2)并部分位于凹槽(311)内。

4.根据权利要求3所述的一种感光防触电插座,其特征在于:所述楔形块(34)的下端设有凸出的限制块(341),限制块(341)位于卡块(31)的凹槽(311)内;所述凹槽(311)的与限制块(341)接触的侧壁上设有凸出的限位块(312),限制块(341)上设置有与限位块(312)相对应的限位槽。

5.根据权利要求1所述的一种感光防触电插座,其特征在于:所述面板(2)下表面安装有清洁片(141),清洁片(141)用于对防尘带(14)的上表面进行清理。

6.一种用于根据权利要求3至5任意一项所述插座的插头,所述插头(4)上设有插脚(41),其特征在于:所述插头(4)可插入面板(2)的插槽(21)内,插头(4)上设有用于卡块(31)插入的卡紧槽(42);所述插脚(41)位于光源(16)和多个光接收器(17)之间,插脚(41)上设置有多个透光孔(411),透光孔(411)与部分光接收器(17)的位置一一对应。
