1.一种长周期光纤光栅硫化氢气体传感器的制作方法，其特征在于：包括以下步骤：

1）获取一根长周期光纤光栅，并对其表面进行清洗；

2）配置柠檬酸-二硫化钼混合胶体溶液：将二硫化钼纳米粉末按照（0.2～0.5）∶（50～

150）的质量比加入到1.6mol/L的柠檬酸溶液中搅拌直至溶液变为胶状；

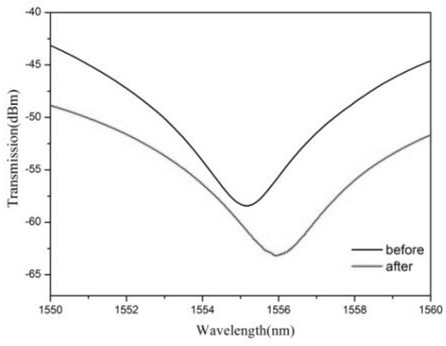

3）将步骤1中得到的长周期光纤光栅浸入到柠檬酸-二硫化钼混合胶体溶液中，浸入时间25～45s，取出将其呈悬空状态固定后在40～50℃的温度中进行加热干燥直至恒重，使得长周期光纤光栅外表面形成敏感膜涂层。

2.根据权利要求1所述的长周期光纤光栅硫化氢气体传感器的制作方法，其特征在于：在步骤1中，将所述长周期光纤光栅置于质量比为35～45%的酒精溶液中，并以35～45KHz频率的超声波进行震荡处理10～20min，取出置于常温下干燥直至恒重；然后再将其置于去离子水中，以35～45KHz频率的超声波进行震荡处理10～20min，取出置于常温下干燥直至恒重。

3.根据权利要求1所述的长周期光纤光栅硫化氢气体传感器的制作方法，其特征在于：将步骤1中清洗后得到的长周期光纤光栅置于pH值为10～12之间的氢氧化钠溶液中浸泡10～20min，取出置于常温下干燥直至恒重。

4.根据权利要求1所述的长周期光纤光栅硫化氢气体传感器的制作方法，其特征在于：重复n次步骤3得到厚度为100～500nm的敏感膜涂层，n大于等于1。

5.一种长周期光纤光栅硫化氢气体传感器，其特征在于：由权利要求1至4中任意一项所述的长周期光纤光栅硫化氢气体传感器的制作方法制得而成。

6.一种硫化氢浓度的检测方法，其特征在于：包括以下步骤：

a）获取权利要求5中的所述长周期光纤光栅硫化氢气体传感器，将其一端接入光源，另一端接入光谱分析仪，获得在没有硫化氢气体下的光谱图；

b）配置多种不同浓度的硫化氢气体，并放入不同的气室中；

c）将步骤a中的所述长周期光纤光栅硫化氢气体传感器放入到不同的气室中，得到气体传感器在不同浓度硫化氢气体下的光谱图；

d）获取步骤a中光谱图谐振峰的中心波长，并获取在步骤c中不同浓度硫化氢气体的光谱图中谐振峰的中心波长，并通过线性拟合得到y=a-bx，即x=(a-y)/b，其中y为硫化氢气室检测光谱中谐振峰的中心波长，a为不含硫化氢气体检测光谱中谐振峰的中心波长，b为每

1ppm硫化氢气体在光谱中的偏移量，x为硫化氢气体的浓度；

e）将步骤a中的所述长周期光纤光栅硫化氢气体传感器放入待检测气室中并获取该气室检测的光谱图，选取谐振峰的中心波长，代入公式x=(a-y)/b得到硫化氢气体的浓度。
