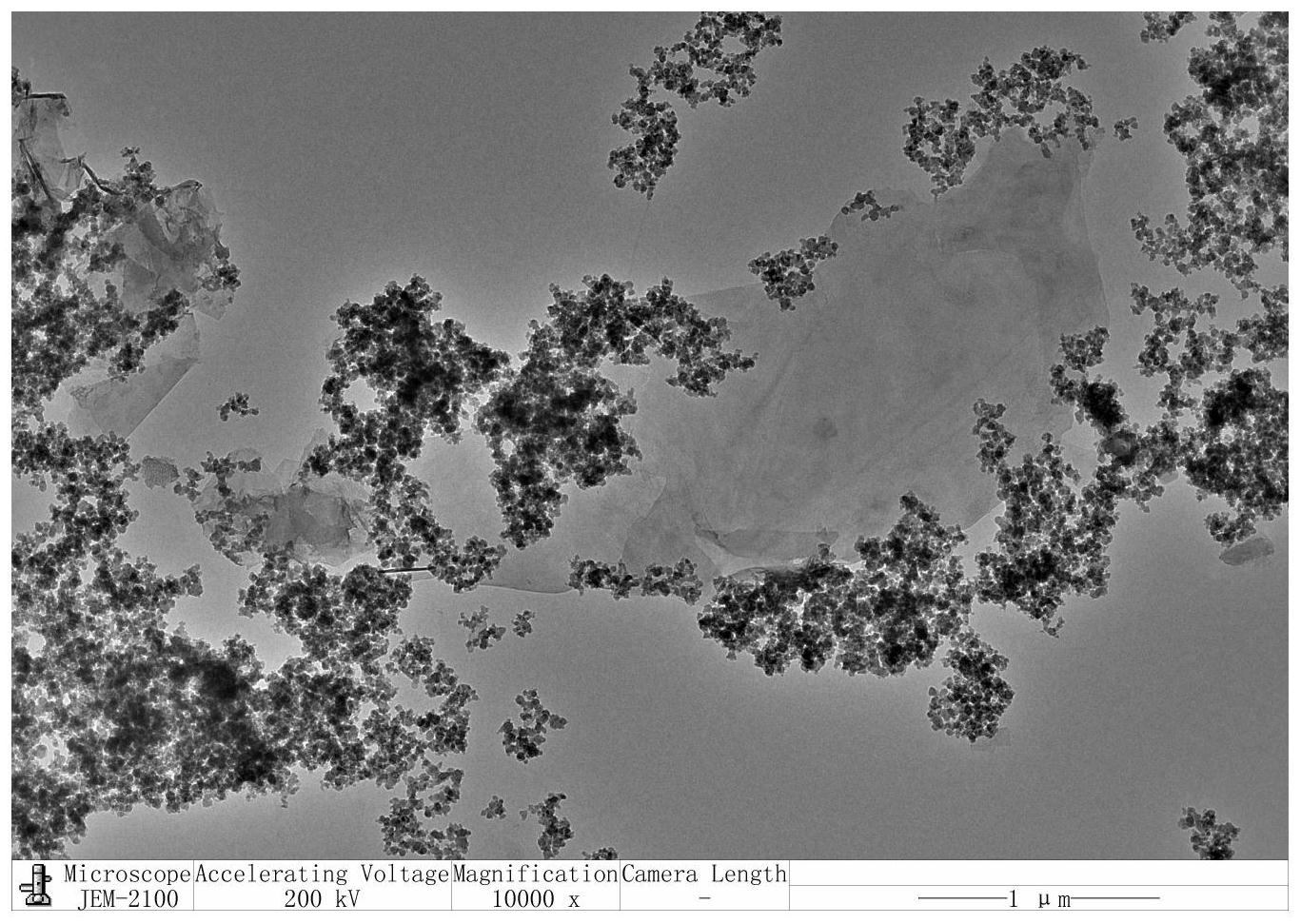

1.一种新型石墨烯负载二氧化硅杂化填料的制备方法，其特征在于，将植物多酚物理修饰石墨烯的水分散液和硅烷偶联剂化学修饰二氧化硅的分散液通过超声或搅拌的方式混合，使硅烷偶联剂化学修饰二氧化硅通过氢键等物理作用吸附到植物多酚物理修饰石墨烯的表面，得到新型石墨烯负载二氧化硅杂化填料。

2.根据权利要求1所述的方法，其特征在于，石墨烯和二氧化硅的质量比为1：1～1：

150。

3.根据权利要求1所述的方法，其特征在于，所述植物多酚物理修饰的石墨烯的制备方法为：采用石墨和/或其衍生物为原料，利用植物多酚作为分散助剂，以水为分散介质，采用超声或高速剪切的方法从石墨和/或其衍生物剥离制备植物多酚物理修饰的石墨烯。

4.根据权利要求2所述的方法，其特征在于，所述石墨和/或其衍生物包括天然石墨、人工合成石墨、石墨插层物、蠕虫状石墨、高定向裂解石墨、膨胀石墨、可膨胀石墨中的一种或多种的混合物，在水中的质量分数为0.01wt％-20wt％。

5.根据权利要求2所述的方法，其特征在于，所述植物多酚包括水解单宁、缩合单宁或复杂多酚中的一种或多种的混合物，或以植物多酚为主要成份的天然产物，在水中的质量分数为0.005wt％-50wt％。

6.根据权利要求2所述的方法，其特征在于，所述硅烷偶联剂化学修饰的二氧化硅的制备方法为：采用二氧化硅为原料，硅烷偶联剂为改性剂，以水或醇或二者的混合溶剂为分散介质，搅拌反应得到硅烷偶联剂化学修饰的二氧化硅；所述二氧化硅在溶剂中的质量分数为1wt％-50wt％。

7.根据权利要求2所述的方法，其特征在于，所述硅烷偶联剂为结构中非水解基团末端带有胺基、脲基、巯基的硅烷偶联剂，在溶剂中的质量分数为0.01wt％-10wt％。

8.根据权利要求1-7任一方法制备得到的新型石墨烯负载二氧化硅杂化填料。

9.一种如权利要求1-7任一方法制备得到的新型石墨烯负载二氧化硅杂化填料的应用，其特征在于，所述杂化填料可通过溶液共混、乳液共混或熔融共混的方式分散于聚合物基体中，制备出高性能聚合物基纳米复合材料。
