专利号: 2017105535158
申请人: 浙江风神风机制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种应用于薄板切割成型机的切割工位,其特征在于,包括用于夹持住薄板的薄板加工齿轮(2)以及对薄板加工齿轮(2)上所夹持住的薄板进行切割处理的薄板切割装置(3),其中:所述薄板加工齿轮(2)的边沿上等间距设有多个齿口(21),相邻两个齿口(21)之间形成齿槽(20),每个齿槽(20)上安装有用于接收并夹持输送薄板的薄板切割固定座,所述薄板切割固定座包括一根用于由内往外地顶住薄板的薄板搁辊(22)以及在薄板搁辊(22)一端连接有薄板切割下固定支座(24)、其另一端连接有薄板切割上固定支座(23);

所述薄板切割下固定支座(24)和薄板切割上固定支座(23)分别能够从各自所在上表面、下表面夹持住薄板,在薄板切割下固定支座(24)以及薄板切割上固定支座(23)上分别开设有第二割齿过槽(241)、第一割齿过槽(231),且第二割齿过槽(241)、第一割齿过槽(231)的朝向与薄板加工齿轮(2)辐射方向相同;传输皮带(10)沿着薄板加工齿轮(2)进行绕设;

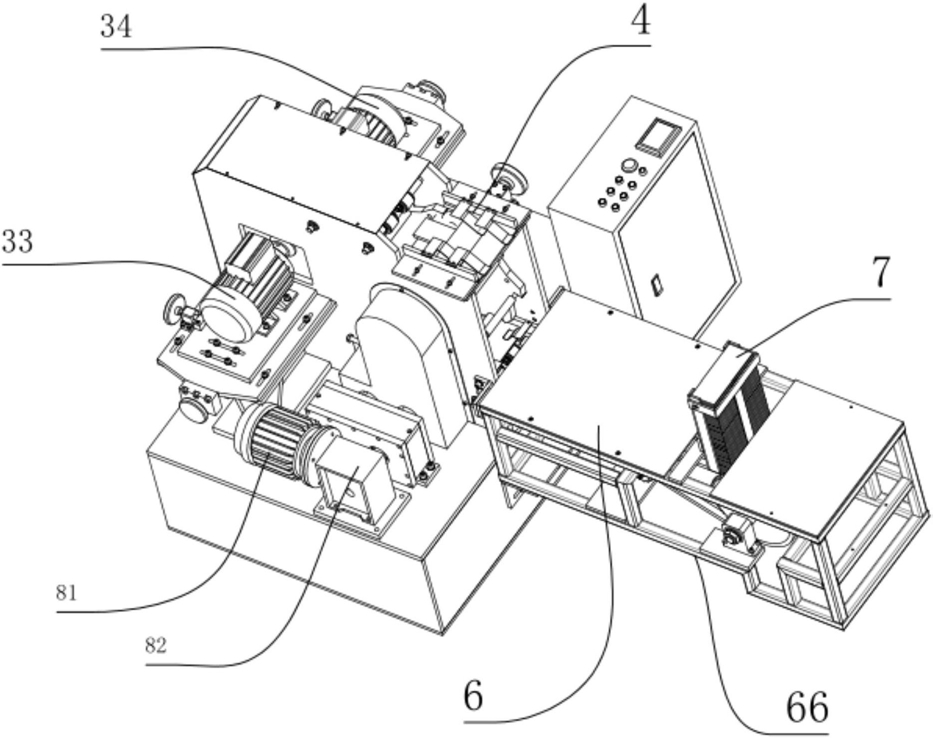

所述薄板切割装置(3)包括并排设置的第一切割刀齿(31)和第二切割刀齿(32),所述第一切割刀齿(31)、第二切割刀齿(32)分别由第一电机(33)、第二电机(34)驱动进行自转切割运动;所述第一电机(33)、第二电机(34)分别固定安装在第一电机座(35)、第二电机座 (36)上;所述第一电机座(35)上设置有用于驱动第一电机(33)以及第一切割刀齿(31)进行前后及左右移动调整的第一电机座前后调整轴(351)和第一电机座左右调整轴(352),所述第二电机座(36)上设置有用于驱动第二电机(34)以及第二切割刀齿(32)进行前后及左右移动调整的第二电机座前后调整轴(361)和第二电机座左右调整轴(362);所述第一切割刀齿(31)所在的平面与薄板切割固定座上的第一割齿过槽(231)所在的平面相同,所述第二切割刀齿(32)所在的平面与薄板切割固定座上的第二割齿过槽(241)所在的平面相同;在选择第一切割刀齿(31)或第二切割刀齿(32)对薄板进行切割过程中,第一切割刀齿(31)或第二切割刀齿(32)由外向内地将薄板的一端边沿进行切割后,第一切割刀齿(31)或第二切割刀齿(32)嵌置进入第一割齿过槽(231)或第二割齿过槽(241)。

2.根据权利要求1中所述的一种应用于薄板切割成型机的切割工位,其特征在于,所述薄板加工齿轮(2)的边沿上等间距设有4×N个齿口(21),其中N=2、3或4。

3.根据权利要求1中所述的一种应用于薄板切割成型机的切割工位,其特征在于,还包括用于驱动薄板加工齿轮(2)进行自转的动力装置,所述动力装置包括第三电机(81)、减速机(82)和动力传输链条,其中:第三电机(81)通过减速机(82)与齿轮动力传输链轮(83)传动连接,动力传输链条绕设在加工齿轮转轴(25)的加工齿轮转轴齿轮(251)和齿轮动力传输链轮(83)上,动力传输链条分别与齿轮动力传输链轮(83)、加工齿轮转轴(25)的加工齿轮转轴齿轮(251)啮合传动连接;

用于调节绕设在加工齿轮转轴齿轮(251)和齿轮动力传输链轮(83)上的动力传输链条松紧度的张紧齿轮(85)安装在张紧齿轮调节座(84)上,张紧齿轮(85)位于加工齿轮转轴齿轮(251)和齿轮动力传输链轮(83)之间,且张紧齿轮(85)与动力传输链条啮合传动连接。

4.一种薄板切割成型机,包括如权利要求1、2或3中所述的一种应用于薄板切割成型机的切割工位。
