1.一种基于聚苯醚的双咪唑阳离子碱性阴离子交换膜的制备方法，其特征在于：所述制备方法包括如下步骤，(1)制备含有双咪唑结构的功能单体

将氢氧化物、咪唑或咪唑衍生物、1,n-二溴烷在乙腈中充分反应，并将该反应产物1分离提纯后与卤代烷溶解到乙酸乙酯中充分反应，将所得产物2分离提纯，得到含有双咪唑结构的功能单体；

氢氧化物、咪唑或咪唑衍生物、1,n-二溴烷的摩尔比为4：2：1；

产物1与卤代烷的摩尔比为1：1；

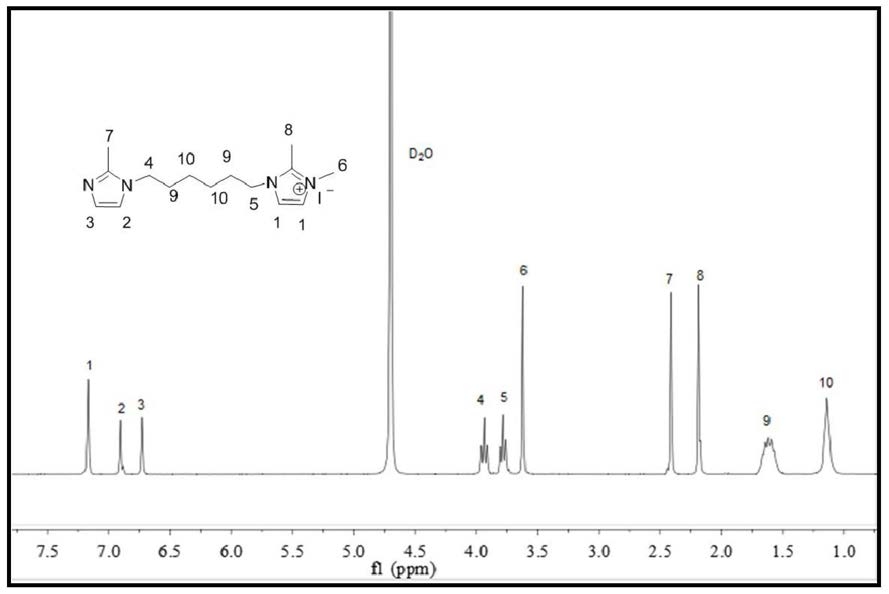

含有双咪唑结构的功能单体结构式为：

式中，n为2～12的整数；m为0～11的整数，R1、R2各自独立的为H、甲基、乙基、异丙基或苯基的一种；

(2)制备阴离子聚合物

将溴化聚苯醚和步骤(1)中制得的含有双咪唑结构的功能单体溶解到溶剂中，升温反应将含有双咪唑结构的功能单体接枝到聚苯醚主链上，得到阴离子聚合物；

(3)将步骤(2)中得到的阴离子聚合物溶解在溶剂中，通过溶液浇铸的方法制备阴离子交换膜，并将该阴离子交换膜在碱性溶液中浸泡，得到阴离子为OH-的碱性阴离子交换膜；

所述的碱性阴离子交换膜的重复单元结构如下，

式中，n为2～12的整数；m为0～11的整数，R1、R2各自独立的为H、甲基、乙基、异丙基或苯基的一种。

2.如权利要求1所述的碱性阴离子交换膜的制备方法，其特征在于：步骤(1)中，氢氧化物、咪唑或咪唑衍生物、1,n-二溴烷在25-60℃、惰性气体保护下，于乙腈中进行反应。

3.如权利要求1所述的碱性阴离子交换膜的制备方法，其特征在于：步骤(2)中，升温至

30-60℃反应，且反应在无水无氧环境下进行。
