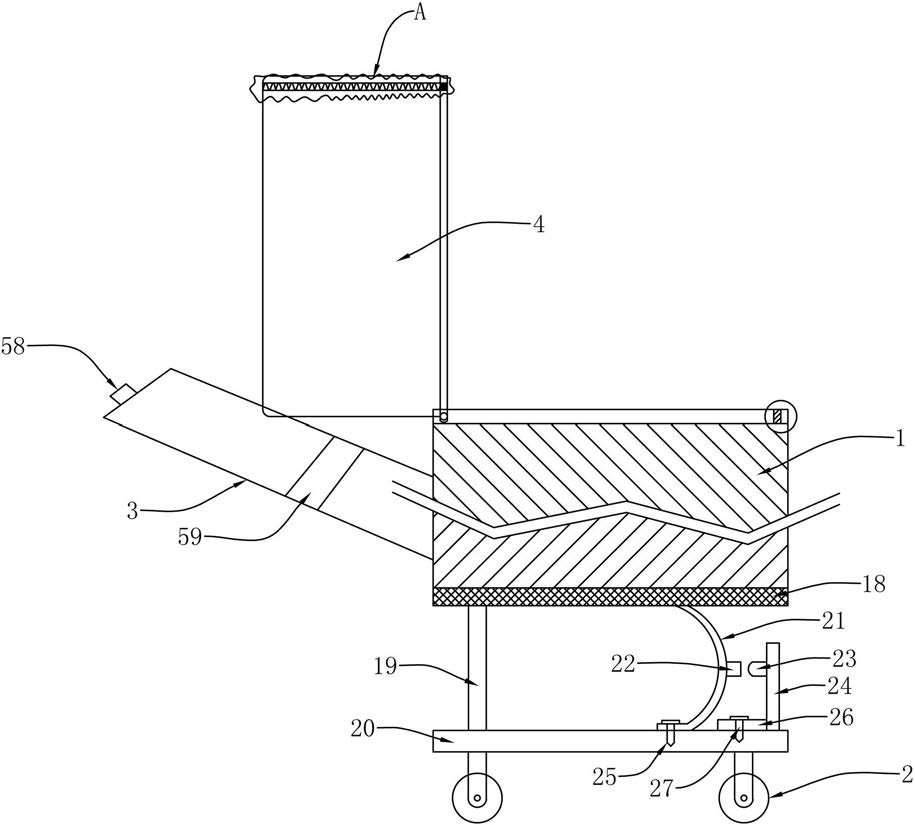

1.车间调度转运过程中防尘安装保护装置,适用于车间调度转运使用,包括一上端开口内部为空腔的车体(1),车体(1)的下方固定有可任意方向转动和移动的万向轮(2),车体(1)上安装固定有车把(3),其特征在于,还包括:一防尘罩(4),转动连接于车体(1)的上方,可将车体(1)的上端口覆盖;
其中,防尘罩(4)的前端内侧固定有一内部为空腔下端开口的空管(5),空管(5)内固定有第一压缩弹簧(6),第一压缩弹簧(6)的一端经第一固定环(7)固定于防尘罩(4)的顶部,第一压缩弹簧(6)的另一端经第二固定环(8)连接第二拉伸弹簧(9),第一固定环(7)和第二固定环(8)之间经链条(10)连接,使得第一压缩弹簧(6)只能压缩,不能拉伸,第二拉伸弹簧(9)连接有金属块(11),当第一压缩弹簧(6)和第二拉伸弹簧(9)处于自然状态时,金属块(11)的部分置于空管(5)内部,金属块(11)的另一部分置于空管(5)的外部;
车体(1)前端与空管(5)对应位置处开设有安装槽(12),安装槽(12)的底部固定有弹性凸卡(13),弹性凸卡(13)的上端活动放置有与弹性凸卡(13)匹配的弹性凸块(14),弹性凸块(14)可以卡在弹性凸卡(13)内,弹性凸块(14)的上端一体连接有与金属块(11)匹配的卡槽(15),卡槽(15)的底部安装有磁铁(16),卡槽(15)固定在安装槽(12)内,且弹性凸块(14)的两侧经第三压缩弹簧(17)固定在安装槽(12)内。
2.根据权利要求1所述的车间调度转运过程中防尘安装保护装置,其特征在于,还包括防超重装置,置于车体(1)和万向轮(2)之间,用来测量车体(1)内的物品是否超重,车体(1)的底部(18)为软性材质。
3.根据权利要求2所述的车间调度转运过程中防尘安装保护装置,其特征在于,所述的防超重装置包括置于车体(1)和万向轮(2)之间的支撑杆(19),支撑杆(19)下方固定有置于万向轮(2)上方的支撑板(20),支撑杆(19)的另一侧固定有连接车体(1)和支撑板(20)的软性弧度片(21),软性弧度片(21)的凸起处有按钮(22),按钮(22)的一侧间隔固定有报警器(23),报警器(23)经固定杆(24)固定在支撑板(20)上,软性弧度片(21)的下端经第一螺栓(25)固定在支撑板(20)上。
4.根据权利要求3所述的车间调度转运过程中防尘安装保护装置,其特征在于,所述的固定杆(24)下方经调节板(26)安装在支撑板(20)上,调节板(26)上设有调节孔,可经第二螺栓(27)调节调节板(26)在支撑板(20)上的位置,以用来调节按钮(22)与报警器(23)的距离位置,进一步调整车体(1)内可放置的重量。
5.根据权利要求1所述的车间调度转运过程中防尘安装保护装置,其特征在于,还包括防尘装置,防尘装置包括置于所述车体(1)内前端的传动仓(28),传动仓(28)内固定有第一固定板(29),第一固定板(29)上经轨道滑动连接有第一滑块(30),第一滑块(30)的外侧设有第一外齿(31),第一滑块(30)上的两端开设有上固定孔(32)和下固定孔(33),下固定孔(33)经第一钢丝绳(34)连接有置于支撑板(20)下方的第一脚踏板(35),使得踩动第一脚踏板(35)时,第一滑块(30)跟随向下运动,上固定孔(32)的上方开设有置于第一固定板(29)上的安装孔(36),安装孔(36)内安装有滑轮(37),上固定孔(32)经第二钢丝绳(38)且穿过滑轮(37)至第一固定板(29)的另一侧,第二钢丝绳(38)连接有第二脚踏板,第一外齿(31 )啮合有固定的第一齿轮(39),第一齿轮(39)同轴固定有第二齿轮(40),第二齿轮(40)经第一链条(41)连接有置于车体(1)内端头的第三齿轮(48 ),第一链条(41 )的上方固定有可伸缩折叠的密封垫(43),密封垫(43)跟随第一链条(41 )的运动而运动,从而实现对车体(1)的上端平面的密封。
6.根据权利要求5所述的车间调度转运过程中防尘安装保护装置,其特征在于,所述的第一齿轮(39)的另一侧固定有第二固定板(44),第二固定板(44)上经轨道滑动连接有第二滑块(45),第二滑块(45)的两端分别设有第二外齿(46)和第三外齿(47),第一齿轮(39)与第二外齿(46)啮合,第三外齿(47)啮合有固定的且置于第一链条(41)上方的第三齿轮(48),第三齿轮(48)同轴固定有第四齿轮(49)和第五齿轮(62),第四齿轮(49)和第五齿轮(62)分别经第二链条(50)和第三链条(51)连接有置于车体(1)内端头的第六齿轮(52)和第七齿轮(63),其中,第二链条(50)和第三链条(51)的内侧安装有卡扣(53),卡扣(53)内安装有磁条(54),组成一个环周的磁链条。
7.根据权利要求6所述的车间调度转运过程中防尘安装保护装置,其特征在于,所述的磁链条内开设有上下通透的通孔(55),通孔(55)内安装有通风管(56),通风管(56)的下端头安装有排风扇(57),排风扇(57)跟随磁链条的运动而运动,排风扇(57)连接有正反向开关(58)和供电装置(59),其正反向开关(58)置于车把(3)上,排风扇(57)随着第二滑块(45)上下运动,所述的通风管(56)的上方有连通至防尘罩(4)外的伸缩排风管(60),排风扇(57)可随链条运转从链条下方移至链条上方,伸缩排风管(60)经L形连杆(61)连接至第二滑块(45)的上端,使得L形连杆(61)跟随第二滑块(45)的移动而上下运动。
8.根据权利要求7所述的车间调度转运过程中防尘安装保护装置,其特征在于,所述的伸缩排风管(60)与防尘罩(4)交接处安装有空气过滤芯(64)。
9.根据权利要求5 所述的车间调度转运过程中防尘安装保护装置,其特征在于,所述防尘装置上安装有安全限位装置,所述安全限位装置包括置于第一滑块(30)上且转动安装的第一翘杆(65)和第二翘杆(66),第一翘杆(65)和第二翘杆(66)呈角度α,且90°<α<
180°,第一翘杆(65)经第四拉伸弹簧(67)固定在其下方的第一滑块(30)上,第一滑块(30)下方设有顶块(68),顶块(68)经调节螺栓(69)固定在第一滑块(30)上,第二翘杆(66)下方设有固定在第二滑块(45)上的卡块(70)。
