1.基于网络实际传输信号的网络变压器LCR测量方法，其特征在于：所述方法包括：将网络变压器接入工作网络中，将示波器的电流探头接入网络变压器的输入端，将示波器的电压探头接入网络变压器的输出端；示波器通过数据线将采集到的数据传输到计算机上，计算机对采集的数据进行处理，得到网络变压器的LCR工作参数。

2.根据权利要求1所述的基于网络实际传输信号的网络变压器LCR测量方法，其特征在于：所述方法具体包括以下步骤：S1、将网络变压器接入工作网络中，使得网络变压器进入正常工作状态；

S2、将示波器的电流探头接入网络变压器的输入端，将示波器的电压探头接入网络变压器的输出端；

S3、示波器以设定的采样速率，对网络变压器的输入电流信号进行采样，获得3N个电流采样数据x1,x2,…,x3N-1,x3N；以及对网络变压器的输出电压信号进行采样，获得3N个电流采样数据y1,y2,…,y3N-1,y3N；

S4、在计算机中，选取采样序列中连续的N个电流和电压信号，结合待定系数H＝h1,h2,…,h2N-2,h2N-1，建立yk的计算模型；其中，k的取值范围为k＝N,N+1,…,3N；

S5、将k从N到3N分别取值，根据yk的计算模型，建立2N+1个计算方程，所有计算方程联立得到计算方程组，并对计算方程组建立误差方程；

S6、根据计算方程组和误差方程，计算得到网络变压器的电感、电容和电阻。

3.根据权利要求2所述的基于网络实际传输信号的网络变压器LCR测量方法，其特征在于：步骤S4中，yk的计算模型如下：

yk＝h1yk-1+h2yk-2+…+hN-1yk-N+1+hNxk+hN+1xk-1+…+h2N-1xk-N+1+ek步骤S5中，所有计算方程联立得到的计算方程组，如下：其中，ek表示待定系数与采样值的乘积与yk之间的误差；

建立的误差方程为：

其中，m的取值范围为m＝1,2,…,2N+1。

4.根据权利要求3所述的基于网络实际传输信号的网络变压器LCR测量方法，其特征在于：步骤S6中，根据计算方程组和误差方程，计算得到网络变压器的电感、电容和电阻，具体包括：S61、采用梯度下降法估计计算方程组中的待定系数H＝h1,h2,…,h2N-2,h2N-1，得到待定系数的估计值 使得误差方程中E的值达到最低；

S62、基于待定系数的估计值 计算网络变压器的电阻值，如下式：

S63、基于待定系数的估计值 计算网络变压器的电抗值，如下式：

其中，G表示采样速率，当电抗X的值大于零时，表明网络变压器呈现感性，则网络变压器的电感L＝X；当电抗X小于零时，表明网络变压器呈现容性，则网络变压器的电容C＝X。

5.根据权利要求1-4任一项所述的基于网络实际传输信号的网络变压器LCR测量装置，其特征在于：所述将网络变压器接入工作网络中是指：通过第一网线将网络变压器的输入端与网络发送设备连接，以及通过第二网线将网络变压器的输出端与网络接收设备连接。

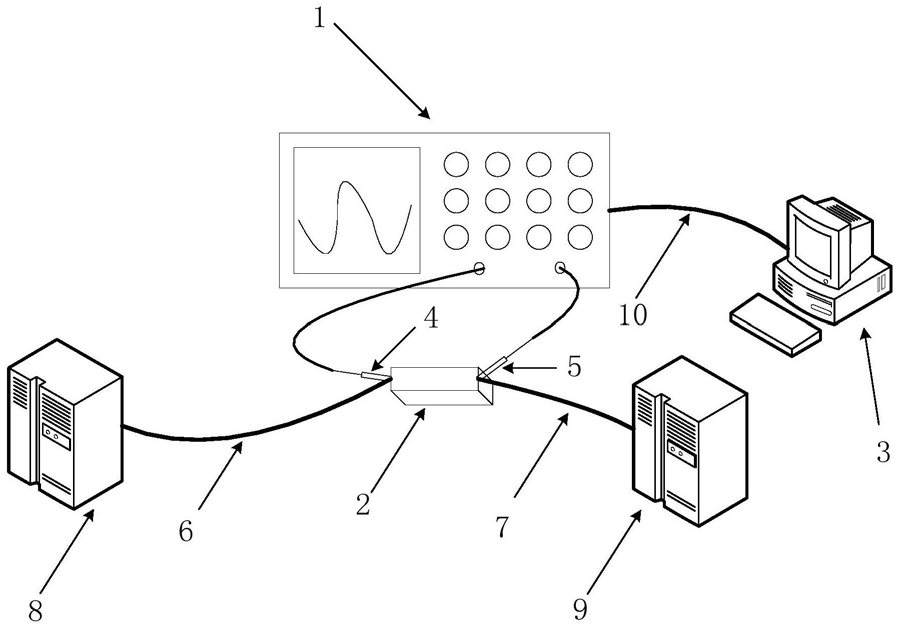

6.基于网络实际传输信号的网络变压器LCR测量装置，其特征在于：所述装置包括示波器、网络变压器和计算机，所述网络变压器接入工作网络中，所述示波器具有电流探头和电压探头，示波器的电流探头接入网络变压器的输入端，示波器的电压探头接入网络变压器的输出端，且示波器通过数据线与计算机连接，示波器将采集到的数据传输到计算机上，计算机对采集的数据进行处理，得到网络变压器的LCR工作参数。

7.根据权利要求6所述的基于网络实际传输信号的网络变压器LCR测量装置，其特征在于：所述网络变压器接入工作网络中是指：网络变压器的输入端通过第一网线与网络发送设备连接，网络变压器的输出端通过第二网线与网络接收设备连接。

8.根据权利要求6或7所述的基于网络实际传输信号的网络变压器LCR测量装置，其特征在于：所述示波器具有两通道以上的探测能力，选择两个通道，示波器通过一个通道将电流探头接入网络变压器的输入端，对输入电流信号进行采样，示波器通过另一个通道将电压探头接入网络变压器的输出端，对输出电压信号进行采样。

9.根据权利要求6或7所述的基于网络实际传输信号的网络变压器LCR测量装置，其特征在于：所述示波器的采样率大于2G/s。
