专利号: 2017105564396
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

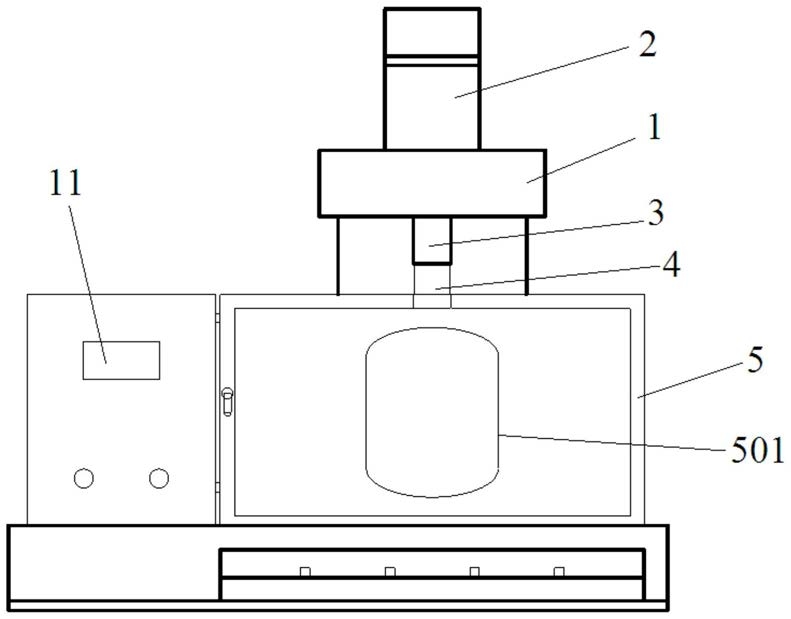

1.一种沥青混合料多因素耦合试验装置,其特征在于,包括:支座(1),所述支座(1)的上端设置有循环加压泵(2);所述循环加压泵(2)的下部通过传动轴(3)连接有活塞(4);所述支座(1)的下端设置有试验箱(5),所述试验箱(5)上设置有制冷模块,所述试验箱(5)的内侧面设置有多个紫外线灯管(6);所述试验箱(5)的内部设置有试验瓶(7),所述活塞(4)伸入所述试验瓶(7)的内部,所述试验瓶(7)的侧壁上连接有回流管(8),所述回流管(8)的上端口靠近所述试验瓶(7)的瓶口处,所述回流管(8)的下端口靠近所述试验瓶(7)的瓶底处;所述试验瓶(7)的内部设置有试件固定框(9),所述试件固定框(9)的内部设置有试件固定模具(10),所述试件固定模具(10)上下通透;所述支座(1)上还设置有控制器(11),所述控制器(11)的第一信号输出端与所述循环加压泵(2)的电机的供电端连接,所述控制器(11)的第二信号输出端与所述紫外线灯管(6)的供电端连接,所述控制器(11)的第三信号输出端与所述制冷模块的供电端连接。

2.根据权利要求1所述的沥青混合料多因素耦合试验装置,其特征在于,所述制冷模块为半导体制冷模块,所述半导体制冷模块包含制冷端和散热端,所述制冷端伸入所述试验箱的内部。

3.根据权利要求1所述的沥青混合料多因素耦合试验装置,其特征在于,所述试验箱(5)具有夹层(502),所述夹层内放置保温材料。

4.根据权利要求1所述的沥青混合料多因素耦合试验装置,其特征在于,所述试验瓶(7)包含瓶体和瓶盖,所述瓶盖上设置有供给孔(701),所述瓶体上设置有出水口(702)。

5.根据权利要求4所述的沥青混合料多因素耦合试验装置,其特征在于,所述试验瓶(7)的瓶体和瓶盖之间设置有橡胶垫。

6.根据权利要求1所述的沥青混合料多因素耦合试验装置,其特征在于,所述试验瓶(7)的底部与所述试验箱(5)之间设置有硬质橡胶垫。

7.根据权利要求1所述的沥青混合料多因素耦合试验装置,其特征在于,所述试件固定框(9)上设置有网盖(901)。

8.根据权利要求1所述的沥青混合料多因素耦合试验装置,其特征在于,所述试验箱(5)采用防腐钢板制成,所述试验瓶(7)采用抗压力且抗冲击性和耐腐蚀的高分子材料制成。

9.根据权利要求1所述的沥青混合料多因素耦合试验装置,其特征在于,所述试件固定框(9)采用防腐钢网制成,所述试件固定模具(10)采用防腐钢板制成。

10.一种沥青混合料多因素耦合试验方法,基于权利要求1-9中任一项所述的沥青混合料多因素耦合试验装置,其特征在于,包括以下步骤:步骤1,制样;制备试件,所述试件为马歇尔试件或车辙板试件;

步骤2,装样;将所述试件放置于试件固定模具内,然后将放置有试件的试件固定模具放置于试件固定框上,再将试件固定框固定于试验瓶内部;向试验瓶内加入水或盐溶液,并将其固定于试验箱内部,最后将与循环加压泵通过传动轴连接的活塞伸入试验瓶内部;

步骤3,试验;设定循环加压泵的加载频率、加载大小、温度、紫外线强度和循环次数,启动循环加压泵,对所述试件进行循环加载试验;试验结束后,取出试件,进行性能分析试验,以评价多因素耦合作用对沥青混合料路用性能的影响、单因素对沥青混合料路用性能影响的权重以及各因素之间的相互作用;所述性能分析试验包括马歇尔稳定度试验、冻融劈裂试验、高温车辙试验和小梁低温弯曲试验。
