专利号: 2017105570791
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

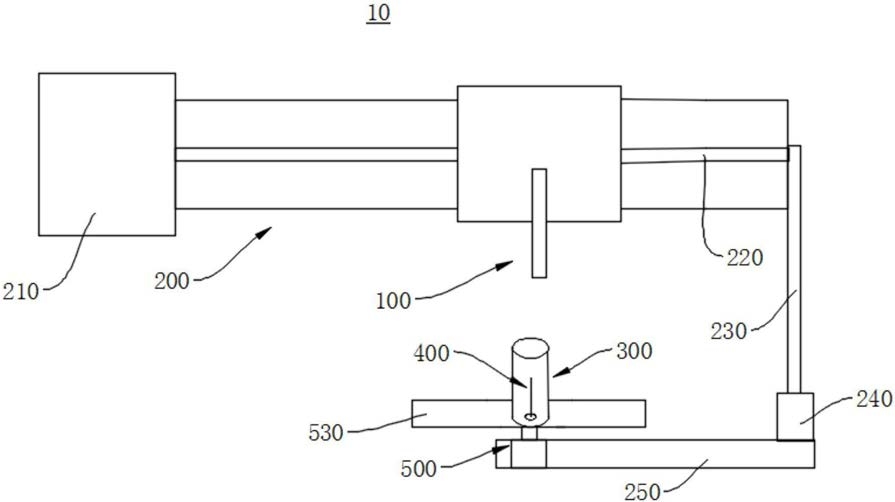

1.一种静电纺丝头清堵结构,其特征在于,包括:纺丝头;

与所述纺丝头传动连接的横移装置,用于带动所述纺丝头沿第一预设方向来回运动;

用于盛装溶剂的容器;

疏通针;

以及第一驱动装置;

所述第一驱动装置用于带动所述疏通针和所述容器靠近或远离所述纺丝头,使所述疏通针在靠近所述纺丝头时插入所述纺丝头的针头内,或/和使所述容器靠近所述纺丝头时容纳所述纺丝头的针头;

所述静电纺丝头清堵结构还包括擦拭装置,所述第一驱动装置与所述擦拭装置连接,用于带动所述擦拭装置靠近并擦拭所述纺丝头的针头;

所述疏通针设置在所述容器内,所述第一驱动装置包括直线驱动装置、旋转驱动装置以及承载平台,所述容器和所述擦拭装置位于所述承载平台上;

所述旋转驱动装置与所述承载平台传动连接,带动所述承载平台转动,使所述擦拭装置或所述疏通针对准所述纺丝头;

所述直线驱动装置与所述承载平台传动连接,带动所述承载平台靠近或远离所述纺丝头;

所述容器以及所述擦拭装置位于所述承载平台两端且关于所述承载平台的旋转轴心对称;

所述疏通针设置在所述容器内;所述第一驱动装置设置为直线驱动装置。

2.根据权利要求1所述的静电纺丝头清堵结构,其特征在于:所述疏通针设置在所述容器外;所述第一驱动装置包括旋转驱动装置、直线驱动装置以及承载平台;所述疏通针和所述容器均设置在所述承载平台上;

所述旋转驱动装置与所述承载平台传动连接,带动所述承载平台转动,使所述疏通针或所述容器对准所述纺丝头;

所述直线驱动装置与所述承载平台传动连接,带动所述承载平台靠近或远离所述纺丝头。

3.根据权利要求1所述的静电纺丝头清堵结构,其特征在于:所述疏通针设置在所述容器外,所述第一驱动装置包括直线驱动装置、旋转驱动装置和承载平台;所述疏通针、所述容器和所述擦拭装置位于所述承载平台上;

所述旋转驱动装置与所述承载平台传动连接,带动所述承载平台转动;

所述直线驱动装置与所述承载平台传动连接,带动所述承载平台靠近或远离所述纺丝头;

所述疏通针以及所述容器位于所述承载平台两端且关于所述承载平台的旋转轴心对称;

所述擦拭装置位于所述疏通针和所述容器之间。

4.根据权利要求1所述的静电纺丝头清堵结构,其特征在于:所述疏通针设置在所述容器外,所述第一驱动装置包括直线驱动装置、旋转驱动装置和承载平台;所述疏通针、所述容器和所述擦拭装置位于所述承载平台上;

所述旋转驱动装置与所述承载平台传动连接,带动所述承载平台转动,使所述疏通针、所述容器或所述擦拭装置对准所述纺丝头;

所述直线驱动装置与所述承载平台传动连接,带动所述承载平台靠近或远离所述纺丝头;

所述疏通针、所述容器以及所述擦拭装置位于与所述承载平台的旋转轴心同心的同一个外圆周上。

5.根据权利要求1所述的静电纺丝头清堵结构,其特征在于:所述擦拭装置包括第一擦拭部及与之相对的第二擦拭部;所述第一擦拭部与所述第二擦拭部之间形成对应所述纺丝头的夹持空间;所述第一擦拭部连接有第二驱动装置;所述第二驱动装置使所述第一擦拭部远离或靠近所述第二擦拭部。

6.根据权利要求1至5任意一项所述的静电纺丝头清堵结构,其特征在于:所述横移装置包括第三驱动装置以及丝杠;所述纺丝头与所述丝杠连接;所述第三驱动装置与所述丝杠传动连接,使所述丝杠带动所述纺丝头沿所述第一预设方向来回运动。

7.一种静电纺丝机,其特征在于:

所述静电纺丝机包括静电纺丝装置及权利要求1至6任意一项所述的静电纺丝头清堵结构;所述静电纺丝装置与静电纺丝头清堵结构连接。
