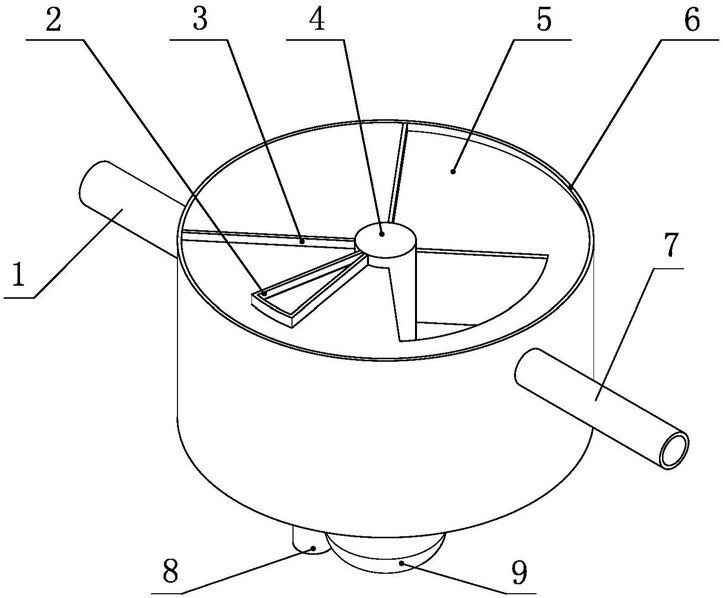

1.一种蓄热燃烧装置用旋转换向阀,包括旋转轴(4)、电机(9)、顶部敞口的筒体(6)、进气管(1)、排气管(7)和扫气管(8),旋转轴(4)与筒体(6)共轴线,旋转轴(4)下端从筒体(6)伸出,并与电机(9)的输出端固定连接;进气管(1)和排气管(7)固定在筒体(6)的两侧,并且进气管(1)的高度高于排气管(7);扫气管(8)固定在筒体(6)的底板上,其特征在于:旋转轴(4)经推力轴承(15)安装在筒体(6)的底板上,旋转轴(4)位于筒体(6)内的顶部、中部和下部对应水平固定安装有进气布风板(5)、排气回风板(13)和扫气布风板(16),进气布风板(5)、排气回风板(13)和扫气布风板(16)均与筒体(6)的侧壁留有间隙;进气布风板(5)、排气回风板(13)和筒体(6)构成与进气管(1)连通的进气腔,排气回风板(13)、扫气布风板(16)和筒体(6)构成与排气管(7)连通的排气腔,扫气布风板(16)和筒体(6)底板构成与扫气管(8)连通的扫气腔;进气布风板(5)上开有扇形的进气出口(10)、排气入口(11)和扫气出口(20),排气回风板(13)上开有扇形的排气出口(17)和扫气通道口(18),扫气布风板(16)上开有扇形的扫气入口(19),其中排气入口(19)位于排气出口(17)的正上方,且两者大小相等,扫气出口(20)与扫气通道口(18)均位于扫气入口(19)的正上方,且三者大小相等;排气通道(14)由连接于排气入口(11)与排气出口(17)之间的两垂直平面和外圆弧面以及旋转轴(4)的侧壁封闭围成,扫气通道(12)由连接于扫气入口(19)、扫气通道口(18)和扫气出口(20)之间的两垂直平面和外圆弧面以及旋转轴(4)的侧壁封闭围成。
2.根据权利要求1所述的蓄热燃烧装置用旋转换向阀,其特征在于:进气腔与排气腔的容积相等,扫气腔的容积为进气腔或排气腔容积的1/20~1/10。
3.根据权利要求1所述的蓄热燃烧装置用旋转换向阀,其特征在于:进气出口(10)的两直线边上竖直安装有进气密封隔板(3),环绕扫气出口(20)竖直安装有扫气密封隔板(2),且进气出口(10)、扫气出口(20)和排气入口(11)之间都留有周向距离。
4.根据权利要求1所述的蓄热燃烧装置用旋转换向阀,其特征在于:排气通道(14)和扫气通道(12)均与筒体(6)侧壁留有距离,使旋转中的进气腔和排气腔对应与进气管(1)和排气管(7)连通。
