1.一种凹土/海藻酸钠有机-无机杂化材料在对涤纶织物改性中的应用。

2.根据权利要求1所述的应用，其特征在于，所述凹土/海藻酸钠有机-无机杂化材料是通过以下步骤制得：将海藻酸钠溶液与凹土溶液在50-70℃混合后，搅拌固化，所述凹土溶液的浓度2g/L～

25g/L，所述海藻酸钠溶液的浓度3g/L～25g/L，所述海藻酸钠溶液与所述凹土溶液的体积比0.5～4。

3.根据权利要求2所述的应用，其特征在于，所述海藻酸钠溶液是将海藻酸钠，在搅拌的同时加入到35-65℃的水中制备得到。

4.根据权利要求3所述的应用，其特征在于，制备所述海藻酸钠溶液时，连续搅拌1.5-

2.5小时。

5.根据权利要求2所述的应用，其特征在于，所述凹土溶液是在35-45℃时，将凹土在恒温搅拌的同时加入到的溶剂中制备得到。

6.根据权利要求5所述的应用，其特征在于，所述溶剂为水或者六偏磷酸钠水溶液。

7.根据权利要求2所述的应用，其特征在于，将所述海藻酸钠溶液与所述凹土溶液混合前，还向所述海藻酸钠溶液中加入乳化剂。

8.根据权利要求7所述的应用，其特征在于，所述乳化剂是将曲拉通溶液在35-45℃，磁力搅拌0.5-1.5小时后，降温至15-25℃后，静置除去气泡制备得到。

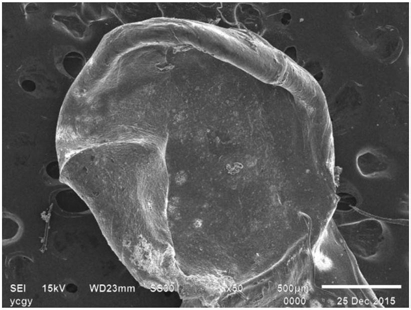

9.根据权利要求2所述的应用，其特征在于，将所述海藻酸钠溶液与所述凹土溶液混合后的混合溶液滴加到固化剂溶液中固化。

10.一种涤纶织物整理方法，其特征在于，在40-45℃的条件下，将涤纶织物浸泡在凹土/海藻酸钠有机-无机杂化材料溶液中，浸渍时间30-40min，取出后烘干。
