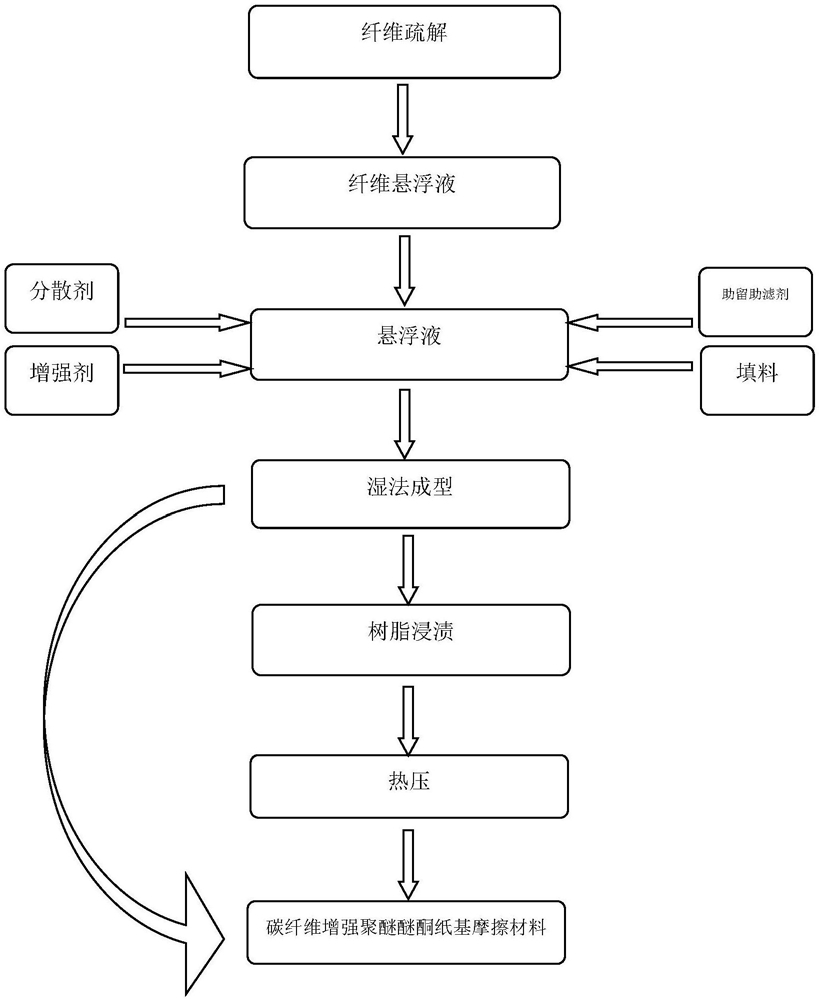

1.一种制备碳纤维增强聚醚醚酮纸基摩擦材料的方法，其特征在于，包括以下步骤：(1)对植物纤维进行打浆；

(2)打浆后，对植物纤维、聚醚醚酮纤维、碳纤维进行疏解，得到混合纤维；

(3)将步骤(2)所得混合纤维与水混合得混合浆料，在混合浆料中，加入分散剂、增强剂、助留助滤剂、填料，搅拌，得到纸料；

(4)将上述纸料进行湿法成型、脱水、烘干处理，得到原纸；

(5)用稀释剂将树脂稀释成树脂溶液，将原纸在树脂溶液中浸渍，烘干、热压，得到碳纤维增强聚醚醚酮纸基摩擦材料；

所述步骤(3)中混合纤维占混合浆料的质量分数为0.05％～0.2％，混合纤维中的聚醚醚酮纤维：碳纤维：植物纤维的质量比为(5-8):(1-4):1；

所述步骤(3)中分散剂、增强剂、助留助滤剂、填料的添加量均为混合浆料质量的

0.05％～10％。

2.根据权利要求1所述的一种制备碳纤维增强聚醚醚酮纸基摩擦材料的方法，其特征在于，步骤(1)对植物纤维进行打浆，打浆度为30-60°SR。

3.根据权利要求1或2所述的一种制备碳纤维增强聚醚醚酮纸基摩擦材料的方法，其特征在于，所述步骤(1)的植物纤维为木浆、草浆、棉浆中的一种或几种。

4.根据权利要求1所述的一种制备碳纤维增强聚醚醚酮纸基摩擦材料的方法，其特征在于，步骤(2)中，聚醚醚酮纤维长度为1-10mm，纤维直径≤50μm，打浆度为5-50°SR；碳纤维长度为1-10mm，纤维直径≤50μm，打浆度为5-50°SR；植物纤维长度为1-10mm，纤维直径≤50μm，打浆度为30-60°SR。

5.根据权利要求1或2所述的一种制备碳纤维增强聚醚醚酮纸基摩擦材料的方法，其特征在于，分散剂为聚氧化乙烯、羧甲基纤维素、吐温-80中的一种或几种；增强剂为丁苯胶乳、改性淀粉、树脂胶中的一种或几种；助留助滤剂为阳离子聚丙烯酰胺、壳聚糖、瓜尔胶中的一种或几种；填料为纳米颗粒Al2O3、ZrO2、SiO2、石墨以及摩擦性能调节剂，摩擦性能调节剂包括硫酸钡、高岭土、硅藻土。

6.根据权利要求1或2所述的一种制备碳纤维增强聚醚醚酮纸基摩擦材料的方法，其特征在于步骤(5)中的树脂为：聚酰亚胺树脂、酚醛树脂、环氧树脂；稀释剂为：二甲基乙酰胺、丙酮、乙醇、甲苯、二甲苯；热压条件为：100-300℃、5-15MPa,1-30min；热压条件为：100-300℃、5-15MPa、1-30min。

7.根据权利要求1所述的方法制备得到的碳纤维增强聚醚醚酮纸基摩擦材料。

8.权利要求7所述的碳纤维增强聚醚醚酮纸基摩擦材料在宇航、汽车、石油化工、机械电子以及医疗卫生领域的应用。
