专利号: 2017105615561
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

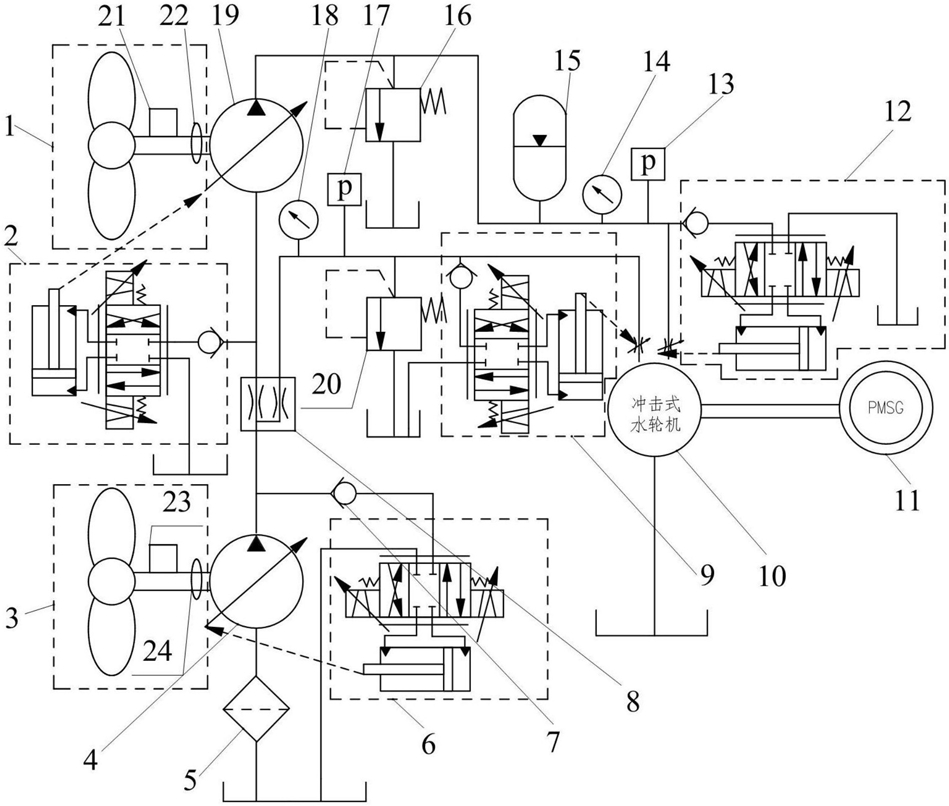

1.一种全液压风-潮汐混合发电设备,其特征在于:包括风能采集器(1)和潮汐能采集器(3),风能采集器(1)内部包括风动叶轮、电动变桨控制器一(21)、转速转矩传感器一(22)及风速风向仪,风动叶轮与变量泵一(19)同轴刚性连接,变量泵一(19)设置有变排量机构一(2);

潮汐能采集器(3)内部包括潮汐叶轮、电动变桨控制器二(23)、转速转矩传感器二(24)及流速流向仪,潮汐叶轮与变量泵二(4)同轴刚性连接,变量泵二(4)设置有变排量机构二(6);

变量泵二(4)进口端通过过滤器(5)与水箱连通,变量泵二(4)出口端与分流阀(8)进口端连通;

分流阀(8)主出口端与变量泵一(19)进口端连通;变量泵一(19)出口端一路通过溢流阀一(16)与水箱连通,另一路与蓄能器(15)、压力表一(14)、压力传感器一(13)及冲击式水轮机(10)第一进口端连通;冲击式水轮机(10)的第一进口端设置有变截面喷嘴一,该变截面喷嘴一设置有变截面机构一(12);

分流阀(8)的分流口一路通过溢流阀二(20)与水箱连通,另一路与压力表二(18)、压力传感器二(17)及冲击式水轮机(10)第二进口端连通;冲击式水轮机(10)的第二进口端设置有变截面喷嘴二,该变截面喷嘴二设置有变截面机构二(9),冲击式水轮机(10)的溢流口另外接回水箱;

冲击式水轮机(10)与永磁同步发电机(11)同轴传动连接,通过电力电子变流器并网;

风速风向仪安装在风能采集器(1)上,所述的流速流向仪安装在潮汐能采集器(3)上;

转速转矩传感器一(22)的输入端接在风能采集器(1)的输出端,所述的转速转矩传感器二(24)的输入端接在潮汐能采集器(3)的输出端;

所述的转速转矩传感器一(22)、转速转矩传感器二(24)的输出端均接入中央控制器(25);中央控制器(25)另外与分流阀(8)、变排量机构一(2)、变排量机构二(6)、变截面机构一(12)、变截面机构二(9)、电动变桨控制器一(21)、电动变桨控制器二(23)控制连接;

所述的变量泵一(19)和变量泵二(4)均为变排量液压泵。
