专利号: 2017105625421
申请人: 林锦丽
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

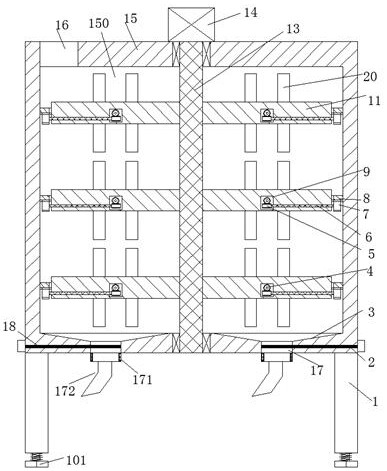

1.一种具有搅拌功能的桥梁设施,包括固定安装在架座上的容纳箱,其特征在于:容纳箱中设置有容纳腔,容纳腔顶壁和底壁之间可转向地安装有第一转向轴,第一转向轴上端与固定安装在所述容纳箱顶端中点处的马达连接,第一转向轴上左右对应固定安装有第一搅合臂,第一搅合臂中设置有安放槽以及联通安放槽的转向槽,转向槽中可转向地安装有第二转向轴,第二转向轴内侧端探入到安放槽中并固定设置有蜗杆,第二转向轴外侧端穿透于转向槽并固定安装有第一齿牙轮,第一搅合臂中还设置有上下穿透且位于安放槽后端的通合槽,通合槽左右端壁中对应设置有第一导滑槽,通合槽中可左右平滑地安装有滑架,滑架左右两侧对应设置有导滑臂,导滑臂平滑安装在第一导滑槽中,滑架中设置有通口朝向前端的滑腔,滑腔左右端壁中对应设置有上下伸展的第二导滑槽,滑腔中可上下平滑地安装有滑板,滑板左右两端对应设置有导滑块,导滑块平滑安装在第二导滑槽中,滑板前端面上设置有安放板,安放板前端面上固定设置有多条卡销,安放槽与通合槽之间可转向地安装有第三转向轴,第三转向轴前端伸展到安放槽中并固定安装有与蜗杆相配合的蜗轮,第三转向轴后端向后伸展到通合槽中并与安放板前端面靠接,第三转向轴上还固定安装有与卡销相配合的第二齿牙轮,容纳腔内壁上设置有凸齿环,凸齿环下端面设置有与第一齿牙轮配合连接的齿牙圈,滑架上下端面对应设置有第二搅合臂,容纳箱底部设有排料装置,排料装置包括扭转环以及排料管,架座四个角底内同时设有螺纹孔,螺纹孔内配合连接有螺纹调节角。

2.根据权利要求1所述的一种具有搅拌功能的桥梁设施,其特征在于:所述通合槽左右端壁中还设置有上收放槽和下收放槽,所述上收放槽和下收放槽中分别平滑安装有上面板和下面板,所述上面板和下面板与所述滑架固定连接。

3.根据权利要求1所述的一种具有搅拌功能的桥梁设施,其特征在于:所述容纳箱顶壁设置有联通所述容纳腔的灌料通口,所述容纳箱底壁中设置有倒三角槽以及与所述倒三角槽连接的排料通口,所述容纳箱底壁中还伸展设置有联通所述排料通口的开合槽,所述开合槽中平滑安装有开合板。

4.根据权利要求1所述的一种具有搅拌功能的桥梁设施,其特征在于:所述滑板两端设为圆弧部,且所述滑板两端还对应设置有转向板。

5.根据权利要求1所述的一种具有搅拌功能的桥梁设施,其特征在于:所述第三转向轴与所述安放板侧边靠接。

6.根据权利要求1或3所述的一种具有搅拌功能的桥梁设施,其特征在于:所述扭转环可转向地设置于所述排料通口底部,所述排料管固定设置于所述扭转环底部,所述排料通口、扭转环以及排料管内部均联通设置。
