专利号: 2017105632285
申请人: 蔡银花
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

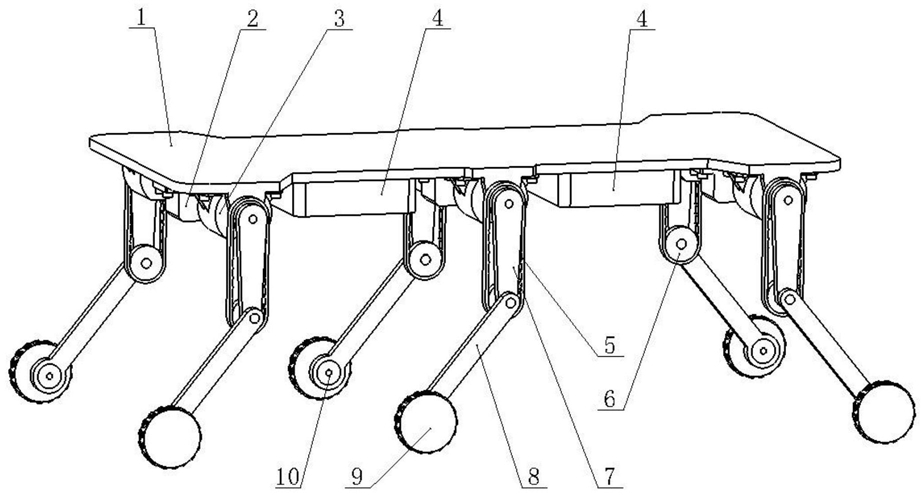

1.多轮腿全地形机器人车,包含底盘(1)、舵机(2)、空心轴电机(3)、锂电池(4)、同步带(5)、同步带从动轮(6)、上腿(7)、下腿(8)、车轮(9)、轮边电机(10)、陀螺仪(11)、同步带驱动轮(12)、轴承(13),其特征在于:六个空心轴电机(3)通过螺钉分别安装于底盘(1)下侧边缘处,每个空心轴电机(3)的后端均安装有一个具有长输出轴的舵机(2),舵机(2)输出轴穿过空心轴电机(3)的中心,每个舵机(2)输出轴与相应的空心轴电机(3)输出轴内壁之间均安装有两个轴承(13),每个空心轴电机(3)输出轴的轴端均固定安装有一个同步带驱动轮(12),每个舵机(2)输出轴的轴端均与一个上腿(7)上端的圆孔固连,每个上腿(7)下端的圆孔均和一个下腿(8)上端的轴转动连接,每个下腿(8)上端轴的轴端均固定安装有一个同步带从动轮(6),每个同步带驱动轮(12)和相应的同步带从动轮(6)之间均安装有一条环形同步带(5),每个下腿(8)下端均安装有一个轮边电机(10),每个轮边电机(10)输出轴的轴端均安装有一个车轮(9),轮边电机(10)具有断电自锁功能。

2.如权利要求1所述的多轮腿全地形机器人车,其特征在于:两个陀螺仪(11)分别安装于底盘(1)下侧面靠近前后端的中间位置,在底盘(1)下侧两个陀螺仪(11)之间安装有两块提供动力的锂电池(4)。
