专利号: 2017105652965
申请人: 南方科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-06-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

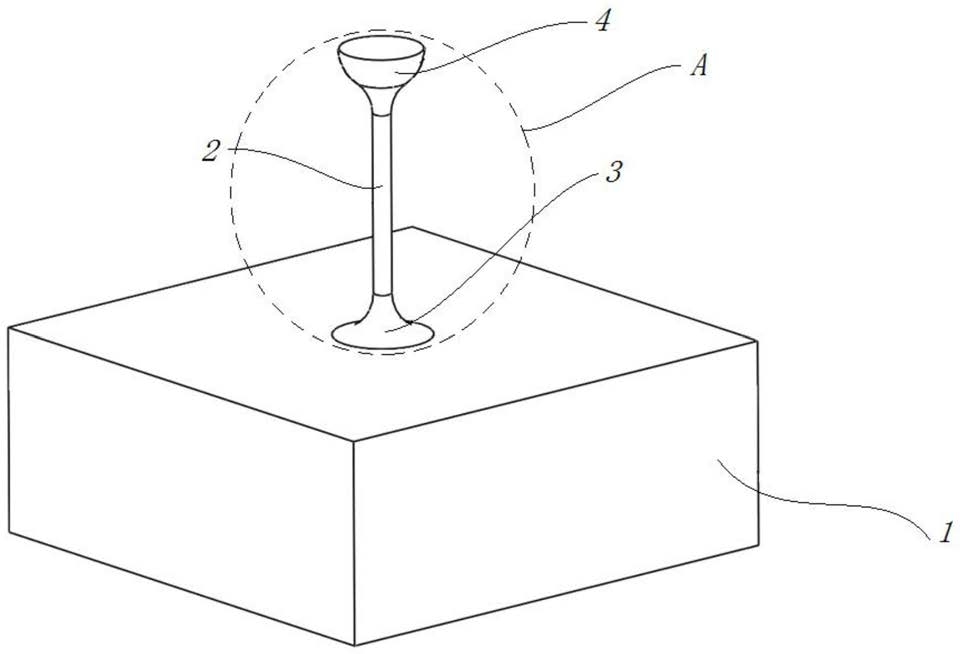

1.一种金属增材制造的拉伸试样,其特征在于,包括:

下夹持端(1),其设置为上、下表面平行的金属板材结构;

标距部分(2),其设置为直径为微米级、长度为毫米级的圆柱体,且其轴线垂直于所述下夹持端(1)的上表面;

过渡区(3),其设置于所述下夹持端(1)与所述标距部分(2)之间,以使所述下夹持端(1)的上表面与所述标距部分(2)的圆柱体表面圆滑过渡;

上夹持端(4),其上端面直径大于所述标距部分(2)的直径,且其远离所述上端面的部分与所述标距部分(2)连接,两者的连接处圆滑过渡,其中,所述过渡区(3)、标距部分(2)和上夹持端(4)通过将待评价材料的粉末铺在所述下夹持端(1)的上表面并利用选区激光熔化技术增材制造成型。

2.根据权利要求1所述的拉伸试样,其特征在于,所述过渡区(3)设置为由一段圆弧(5)围绕所述标距部分(2)的轴线旋转一周所成的回转体,所述圆弧(5)的两端分别与所述标距部分的圆柱体表面和所述下夹持端(1)的上表面相切。

3.根据权利要求2所述的拉伸试样,其特征在于,所述圆弧(5)的半径为1mm-2mm。

4.根据权利要求1所述的拉伸试样,其特征在于,所述上夹持端(4)设置为由两段相切的弧线所构成的曲线(6)围绕所述标距部分(2)的轴线旋转一周所成的回转体。

5.根据权利要求4所述的拉伸试样,其特征在于,所述曲线(6)靠近所述标距部分(2)的一端与所述标距部分(2)的表面相切。

6.根据权利要求4所述的拉伸试样,其特征在于,所述曲线(6)上相切的两段弧线的半径均为0.5mm-1mm。

7.根据权利要求1所述的拉伸试样,其特征在于,所述标距部分(2)的直径为200-500微米,所述待评价材料的铺粉厚度为20-70微米,且所述标距部分(2)的长度是所述铺粉厚度的整数倍。

8.根据权利要求1至7任一项所述的拉伸试样,其特征在于,所述下夹持端(1)、过渡区(3)、标距部分(2)以及上夹持端(4)所用的材料成分相同或相近,以使所述下夹持端(1)与所述过渡区(3)在激光的作用下实现可靠的冶金连接。
