1.一种稀土掺杂钨粉的制备方法，其特征在于，包括以下步骤：

(1)将稀土盐溶液与钨酸盐溶液混合，然后加入草酸溶液，均匀混合得混合液；

(2)将步骤(1)中的混合液的pH值调节至0.1～2，然后进行水热反应，得复合粉体；

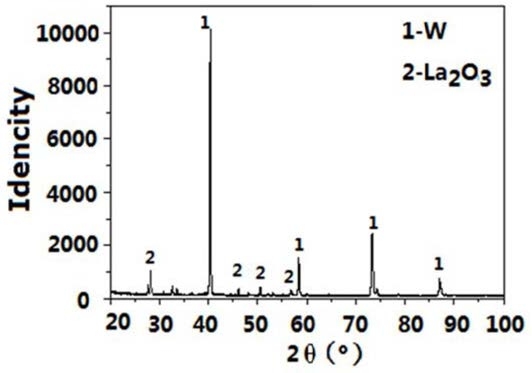

(3)将步骤(2)中的复合粉体进行还原反应，即得。

2.如权利要求1所述的稀土掺杂钨粉的制备方法，其特征在于，步骤(1)中所述稀土盐为镧盐、钇盐、钆盐、铈盐中的一种或几种；所述钨酸盐为偏钨酸铵、仲钨酸铵、钨酸钠中的一种或几种。

3.如权利要求1所述的稀土掺杂钨粉的制备方法，其特征在于，步骤(1)中稀土盐与草酸溶液中的草酸的物质的量之比为1：1.5～4。

4.如权利要求1所述的稀土掺杂钨粉的制备方法，其特征在于，所述稀土盐溶液的浓度为20～100g/L；所述钨酸盐溶液的浓度为50～250g/L。

5.如权利要求1所述的稀土掺杂钨粉的制备方法，其特征在于，步骤(2)中调节pH使用硝酸或盐酸。

6.如权利要求1所述的稀土掺杂钨粉的制备方法，其特征在于，步骤(2)中所述水热反应的压强为8～18MPa，反应温度为180～200℃，反应时间为16～24小时。

7.如权利要求1所述的稀土掺杂钨粉的制备方法，其特征在于，步骤(3)中所述还原反应是在氢气氛围下，对所述复合粉体进行保温处理。

8.如权利要求7所述的稀土掺杂钨粉的制备方法，其特征在于，所述保温处理包括第一段保温处理和第二段保温处理；所述第一段保温处理的保温温度为500～650℃，保温时间为0.5～2小时；第二段保温处理的保温温度为800～950℃，保温时间为1～5小时。

9.如权利要求1所述的稀土掺杂钨粉的制备方法，其特征在于，步骤(3)中还原反应得到的粉体在惰性保护性气体氛围中于1920℃下烧结1.5h。

10.一种稀土掺杂钨粉，其特征在于，所述稀土掺杂钨粉由权利要求1～9中任意一项所述的制备方法制得。
