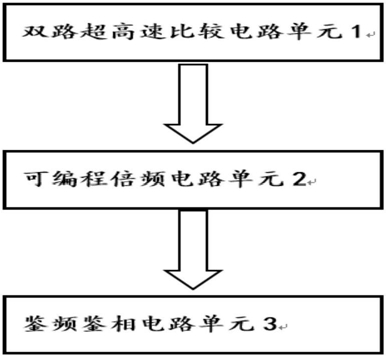

1.用于冷原子干涉型重力仪中拉曼光锁相的鉴频鉴相器，包括双路超高速比较电路单元(1)、可编程倍频电路单元(2)和鉴频鉴相电路单元(3)；

所述双路超高速比较电路单元(1)包括信号输入端口P1和P2，电阻R1、R2、R3、R4、R5、R6、R7、R8、R9、R10、R11和R12，电容C1、C2、C3、C4、C5、C6、C7、C8、C9和C10，双路超高速比较器U1；其中，信号输入口P1的第一端和R1的第一端相连，第二端和地相连，电阻R1的第二端和地相连，隔直电容C1的第一端和电阻R1的第一端相连，第二端和比较器的10号引脚相连，电阻R2的第一端和比较器的8号引脚相连，第二端和地相连，电容C2的第一端和比较器的9号引脚相连，第二端和地相连，信号输入口P2的第一端和电阻R3的第一端相连，第二端和地相连，电阻R3的第二端和地相连，隔直电容C3的第一端和电阻R3的第一端相连，电容C4的第一端和比较器U1的12号引脚相连，第二端和地相连，R4的第一端和比较器U1的13号引脚相连，第二端和地相连，比较器U1的1号引脚和电阻R5的第一端相连，2号引脚和R6的第一端相连，

3号引脚和+5V相连，4号引脚和+1.66V相连，5号引脚和+3.33V相连，6号引脚和‑5V相连，7号引脚和+5V相连，8号引脚和电阻R2的第一端相连，9号引脚和电容C2的第一端相连，10号引脚和电容C1的第一端相连，11号引脚和电容C3的第一端相连，12号引脚和电容C4的第一端相连，13号引脚和电阻R4的第一端相连，14号引脚和+5V相连，15号引脚和‑5V相连，16号引脚和+3.33V相连，17号引脚和+1.66V相连，18号引脚和+5V相连，19号引脚和R10的第一端相连，20号引脚和R9的第一端相连，电阻R5的第一端和比较器U1的1号引脚相连，第二端和地相连，R6的第一端和比较器U1的2号引脚相连，第二端和地相连，电容C5的第一端和电阻R6的第一端相连，第二端和R7的第一端相连，电容C6的第一端和电阻R5的第一端相连，第二端和电阻R8的第一端相连，电阻R7第一端和电容C5的第二端相连，第二端和电容C7第一端相连，电阻R8的第一端和电容C6的第二端相连，第二端和电容C7的第一端相连，电容C7的第二端和地相连，电阻R9的第一端和比较器U1的20号引脚相连，第二端和地相连，电阻R10的第一端和比较器U1的19号引脚相连，第二端和地相连，电容C8的第一端和电阻R9的第一端相连，第二端和电阻R11的第一端相连，电容C9的第一端和R10的第一端相连，第二端和电阻R12的第一端相连，R11的第二端和电容C10的第一端相连，电阻R12的第二端和电容C10的第一端相连，C10的第二端和地相连；

所述可编程倍频电路单元(2)包括倍频芯片U2和U3，电阻R13，R15、R16、R17、R18、R19、R20、R21、R22、R23、R24、R25、R26、R27和R28，电容C11和C12，双排针连接器P3和P4；其中倍频芯片U2的0号引脚接地，1号引脚和+3.3V相连，2号引脚和电阻R7的第一端相连，3号引脚和电阻R8的第一端相连，4号引脚和电容C7的第一端相连，5号引脚接地，6号引脚接地，7号引脚悬空，8引脚接地，9号引脚和+3.3V相连，10号引脚和电阻R26的第一端引脚相连，11号引脚和电阻R25的第一端相连，12号引脚和+3.3V相连，13号引脚和双排针连接器P3的9号和11号引脚相连，14号引脚和地相连，15号引脚和双排针连接器P3的5号和7号引脚相连，16号引脚和双排针连接器P3的1号和3号引脚相连，双排针连接器P3的2号引脚和电阻R13的第一端相连，4号引脚和电阻R14的第一端相连，6号引脚和电阻R15的第一端相连，8号引脚和电阻R16的第一端相连，10号引脚和电阻R17的第一端相连，12号引脚和电阻R18的第一端相连，电阻R13的第二端接地，电阻R14的第二端接地，电阻R15的第二端接地，电阻R16的第二端接地，电阻R17的第二端接地，电阻R18的第二端接地，倍频芯片U3的0号引脚接地，1号引脚和+

3.3V相连，2号引脚和电阻R11的第一端相连，3号引脚和电阻R12的第一端相连，4号引脚和电容C10的第一端相连，5号引脚接地，6号引脚接地，7号引脚悬空，8号引脚接地，9号引脚和+3.3V相连，10号引脚和电阻R28的第一端引脚相连，11号引脚和电阻R27的第一端相连，12号引脚和+3.3V相连，13号引脚和双排针连接器P4的9号和11号引脚相连，14号引脚和地相连，15号引脚和双排针连接器P4的5号和7号引脚相连，16号引脚和双排针连接器P4的1号和

3号引脚相连，双排针连接器P4的2号引脚和电阻R19的第一端相连，4号引脚和电阻R20的第一端相连，6号引脚和电阻R21的第一端相连，8号引脚和电阻R22的第一端相连，10号引脚和电阻R23的第一端相连，12号引脚和电阻R24的第一端相连，电阻R19的第二端接地，电阻R20的第二端接地，电阻R21的第二端接地，电阻R22的第二端接地，电阻R23的第二端接地，电阻R24的第二端接地，电阻R25的第二端接地，电阻R26的第二端接地，电阻R27的第二端接地，电阻R28的第二端接地，电容C11的第一端和电阻R26的第一端相连，第二端和电阻R29的第一端相连，电阻R29的第二端接地，电阻R30的第一端和电阻R29的第一端相连，第二端和电阻R32第一端相连，电容C12的第一端和电阻R27相连，第二端和电阻R31的第一端相连，电阻R31的第二端和+5V相连，电阻R32的第二端和+5V相连；

所述的鉴频鉴相电路单元(3)包括鉴频鉴相芯片U4，运算放大器U5，电阻R33、R34、R35、R36、R37、R38和R39，电容C13，信号输出接口P5；鉴频鉴相芯片U4的1号引脚和R34的第一端相连，2号引脚和R36的第一端相连，3号引脚和电阻R33的第一端相连，4号引脚和R35的第一端相连，5号引脚和地相连，6号引脚和电阻R29的第一端相连，7号引脚和电阻R32的第一端相连，8号引脚和+5V相连，电阻R33的第二端接地，电阻R34的第二端接地，电阻R36的第二端和电阻R37的第一端相连，电阻R37的第二端接地，电阻R35的第二端和运算放大器的2号引脚相连，电阻R38的第一端和运算放大器U5的2号引脚相连，第二端和运算放大器的6号引脚相连，电容C13的第一端和运算放大器的2号引脚相连，第二端和算放大器的6号引脚相连，运算放大器U5的3号引脚和电阻R37的第一端相连，运算放大器U5的4号引脚和‑5V相连，运算放大器U5的6号引脚和电阻R39的第一端相连，运算放大器U5的7号引脚和+5V，电阻R39的第二端和输出口P5的第一端相连，输出口P5的第二端接地。
