专利号: 2017105686209
申请人: 绍兴柯桥新兴门业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-07-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

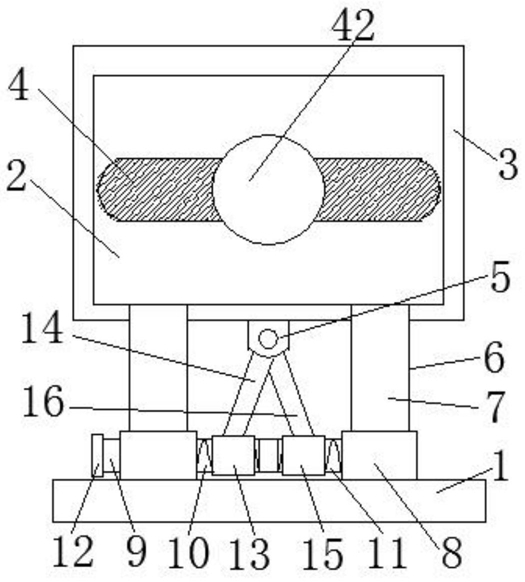

1.一种用于夜晚安全侦查的LED探照装置,其特征在于,包括底座(1),所述底座(1)的顶端设有第一灯室(2)和第二灯室(3),所述第一灯室(2)设于所述第二灯室(3)的一侧,所述第一灯室(2)的一侧设有通口(4),所述第二灯室(3)的底端设有卡环(5),且介于所述第一灯室(2)和所述底座(1)之间设有调节机构(6),所述调节机构(6)包括两组匹配设于所述第一灯室(2)底端的支撑柱(7),两组所述支撑柱(7)的底端均设有螺旋块(8),且所述螺旋块(8)固定于所述底座(1)上,介于两组所述螺旋块(8)之间穿插有螺旋杆(9),所述螺旋杆(9)上分别设有第一螺纹(10)、第二螺纹(11)和旋转手(12),所述旋转手(12)位于所述螺旋杆(9)延伸至其中一组所述螺旋块(8)一侧外,所述第一螺纹(10)位于所述第二螺纹(11)和所述旋转手(12)之间,所述第一螺纹(10)上匹配套设有第一传动块(13),所述第一传动块(13)的顶端设有第一传动杆(14),所述第二螺纹(11)上匹配套设有第二传动块(15),所述第二传动块(15)的顶端设有第二传动杆(16),所述第一传动杆(14)的顶端和所述第二传动杆(16)的顶端分别均连接于所述卡环(5)内;

所述第一灯室(2)包括横板(17)、支架(18)和滑板(19),所述滑板(19)滑动于所述支架(18)的顶端,所述横板(17)设于所述支架(18)的一侧,所述横板(17)的顶端设有两组对称设置的立柱(20),两组所述立柱(20)之间穿插有转轴(21),所述转轴(21)上套设有轴辊(22),且所述转轴(21)的一端与设于所述横板(17)一侧的旋转电机(23)的输出轴连接,所述滑板(19)的一侧设有滑块(24),且所述滑板(19)内穿插有动力柱(25),所述动力柱(25)的底端穿插有移动柱(26),所述移动柱(26)的底端通过旋转杆(27)设有匹配所述轴辊(22)的滚轮(28),所述动力柱(25)的两侧分别设有两组匹配设置的第一限位杆(29)和第二限位杆(30),介于两组所述第一限位杆(29)之间设有第一联动杆(31),所述第一联动杆(31)的一端连接于所述动力柱(25)的一侧,且所述动力柱(25)的顶端套设有旋转环(32),所述旋转环(32)的一侧设有连接杆(33),且所述连接杆(33)位于两组所述第二限位杆(30)之间,所述连接杆(33)的顶端设有第二联动杆(34),所述第二联动杆(34)上连接有弹簧(35),所述弹簧(35)的一端连接于所述第一限位杆(29)上;

所述第二灯室(3)包括固定板(36)和架板(37),所述架板(37)固定于所述固定板(36)的一侧,且所述架板(37)远离所述固定板(36)的一侧设有匹配于所述滑块(24)的滑槽(38),所述架板(37)的顶端设有两组对称设置的挡块(39),所述挡块(39)的上方设有挡板(40),所述挡板(40)的一侧设有拉杆(41),所述拉杆(41)的一端固定于所述固定板(36)的一侧,所述连接杆(33)的一端贯穿所述固定板(36)延伸至所述通口(4)外设有LED探照灯(42),且所述连接杆(33)卡设于两组所述挡块(39)之间;

通过立柱(20)配合转轴(21)在旋转电机(23)的作用下,使得轴辊(22)配合滚轮(28)在移动柱(26)的作用下传动动力柱(25),使得动力柱(25)配合第一联动杆(31)在弹簧(35)作用下对连接杆(33)配合旋转环(32)对LED探照灯(42)进行水平方向的移动;

螺旋杆(9)在第一螺纹(10)和第二螺纹(11)配合第一传动块(13)和第二传动块(15)以及螺旋块(8)的支撑下,使得第二灯室(3)在支撑柱(7)配合卡环(5)以及滑块(24)配合滑槽(38)的作用下,进行垂直方向的移动。

2.根据权利要求1所述的用于夜晚安全侦查的LED探照装置,其特征在于,所述通口(4)内设有毛条。

3.根据权利要求1所述的用于夜晚安全侦查的LED探照装置,其特征在于,所述第一螺纹(10)和所述第二螺纹(11)的纹路相反,且所述第一螺纹(10)和所述第二螺纹(11)之间设有间隙。

4.根据权利要求1所述的用于夜晚安全侦查的LED探照装置,其特征在于,所述底座(1)的水平长度大于所述第一灯室(2)和所述第二灯室(3)的水平总长度。

5.根据权利要求1所述的用于夜晚安全侦查的LED探照装置,其特征在于,所述滑板(19)为丁字形结构,且所述动力柱(25)位于所述滑板(19)的垂直面一侧。

6.根据权利要求1所述的用于夜晚安全侦查的LED探照装置,其特征在于,所述支架(18)为T形结构,且所述滑板(19)滑动于所述支架(18)的水平面一侧。

7.根据权利要求1所述的用于夜晚安全侦查的LED探照装置,其特征在于,两组所述第一限位杆(29)和两组所述第二限位杆(30)水平并列排布,且两组所述第一限位杆(29)和两组所述第二限位杆(30)分布于所述滑板(19)的四周。

8.根据权利要求1所述的用于夜晚安全侦查的LED探照装置,其特征在于,所述动力柱(25)的垂直高度大于所述移动柱(26)的垂直高度。

9.根据权利要求1所述的用于夜晚安全侦查的LED探照装置,其特征在于,所述挡块(39)相靠近的一侧分别设有匹配设置的挡条。

10.根据权利要求1所述的用于夜晚安全侦查的LED探照装置,其特征在于,所述挡板(40)为倾斜式结构。
