专利号: 2017105693715
申请人: 辽宁科技大学(CN)
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

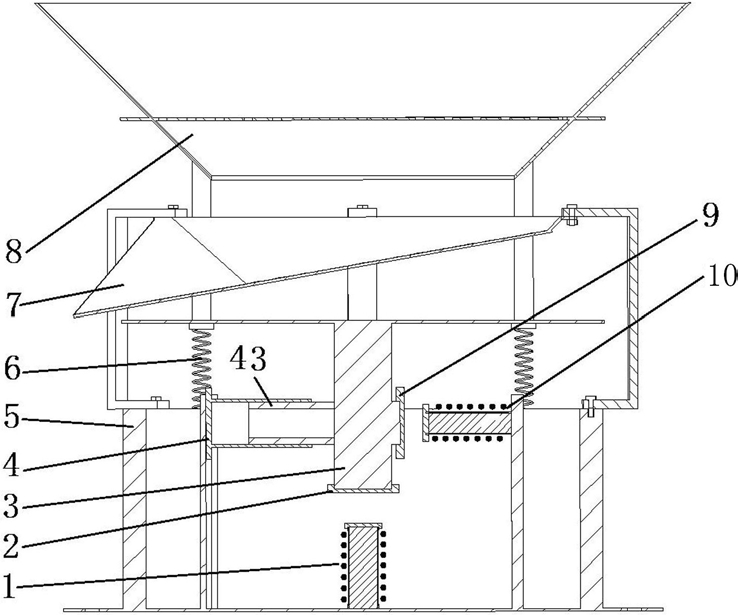

1.一种电磁组合直线振动式混合颗粒分选装置,其特征在于包括振动发生机构和设置在此振动发生机构上方的振动槽,与此振动槽底部相连接的接盘,所述的振动发生机构包括支座,设置在此支座底部中心的纵向磁感应机构,设置在所述支座一侧的横向磁感应机构,设置在所述支座中部的磁感应移动机构,所述的纵向磁感应机构包括设置在所述支座底部的铁芯Ⅰ,缠绕在此铁芯Ⅰ上的线圈Ⅰ,与此线圈Ⅰ相对设置的衔铁Ⅰ,所述的横向磁感应机构包括设置在所述支座一侧的支撑架,设置在此支撑架上的铁芯Ⅱ,缠绕在此铁芯Ⅱ上的线圈Ⅱ,与此线圈Ⅱ相对设置的衔铁Ⅱ,所述的磁感应移动机构包括连接所述振动槽与所述支座的支撑弹簧,与所述振动槽相连接且悬空设置在所述支座中心的衔铁柱,设置在所述支座一侧的滑道,与此滑道滑动连接的滑动机构,所述的滑动机构包括与所述滑道滑动连接的滑块,与此滑块固定连接的套筒,设置在所述衔铁柱一侧的滑动柱,所述的滑动柱与所述的套筒滑动连接,所述的滑道设置在所述铁芯Ⅱ的相对位置方向,所述的衔铁Ⅰ设置在所述的衔铁柱的下方,所述的衔铁Ⅱ设置在所述衔铁柱的一侧且与所述的线圈Ⅱ相对,所述的接盘包括接盘槽,与此接盘槽固定连接的一组接盘槽支架,所述的接盘槽和接盘槽支架通过螺栓固定连接,所述的接盘通过螺栓搭接在所述支座上,所述的振动槽包括椎体壳,设置在此椎体壳下方的下圆盘,通过立柱与此下圆盘相连接的法兰,设置在所述椎体壳内的筛板,所述的椎体壳与所述的法兰相连接,所述的线圈Ⅰ和线圈Ⅱ皆采用经变频的交流电,线圈Ⅰ的交流电的使用频率为10HZ‑

15HZ,线圈Ⅱ的交流电的使用频率为5HZ‑10HZ。

2.根据权利要求1所述的电磁组合直线振动式混合颗粒分选装置,其特征在于所述的筛板的筛孔直径为5mm‑10mm,所述振动槽的槽深为300mm‑400mm。
