专利号: 2017105699675
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

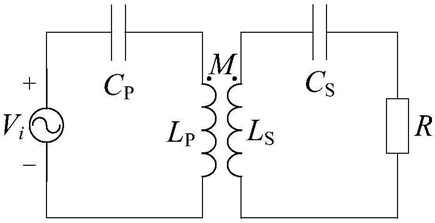

摘要:

权利要求书:

1.一种可共享充电桩的感应式无线充电系统,由发送部分和接收部分组成,高频逆变器(H)的输入端连接直流电源(E),高频逆变器(H)的输出端串联初级补偿电容(CP)后接入初级线圈(LP)构成所述发送部分;所述接收部分的构成为:次级线圈(LS)、次级补偿器一(Pe1)、次级补偿器二(Pe2)、次级补偿电容二(CS3)、恒流恒压切换电路二(Q2)、整流滤波电路(D)依次连接;次级补偿电容一(CS1)连接于次级补偿器一(Pe1)与次级补偿器二(Pe2)连接点和次级线圈(LS)与整流滤波电路(D)连接点之间;整流滤波电路(D)输出端连接电池负载(Z);其特征在于,所述的次级补偿器二(Pe2)与次级补偿电容二(CS3)连接点和次级补偿电容一(CS1)与整流滤波电路(D)连接点之间连接有恒流恒压切换电路一(Q1)、所述的次级补偿电容二(CS3)与整流滤波电路(D)之间串接有恒流恒压切换电路二(Q2);

所述的恒流恒压切换电路一(Q1)的组成是:次级恒流补偿电感(LS3)和切换开关一(S1)串联,且切换开关一(S1)的控制端与控制器一(K1)相连;

所述的恒流恒压切换电路二(Q2)的组成是:次级恒压补偿电感(LV)和切换开关二(S2)并联,且切换开关二(S2)的控制端与控制器一(K1)相连。

2.根据权利要求1所述的可共享充电桩的感应式无线充电系统,其特征在于,所述的次级补偿器一(Pe1)及次级补偿器二(Pe2)由电感构成。

3.根据权利要求1所述的可共享充电桩的感应式无线充电系统,其特征在于,所述的次级补偿器一(Pe1)及次级补偿器二(Pe2)由电容构成。

4.根据权利要求1所述的可共享充电桩的感应式无线充电系统,其特征在于,所述的次级补偿器一(Pe1)由电感构成;次级补偿器二(Pe2)由电容构成。

5.根据权利要求1所述的可共享充电桩的感应式无线充电系统,其特征在于,所述的次级补偿器一(Pe1)由电容构成由电感构成;次级补偿器二(Pe2)由电感构成。

6.根据权利要求1所述的可共享充电桩的感应式无线充电系统,其特征在于:所述的初级补偿电容(CP)的电容值 由式(1)确定:

其中ω为系统工作角频率;

所述的次级补偿电容一(CS1)的电容值 由式(2)确定:其中 为直流电源(E)的输出电压值,M为初级线圈(LP)与次级线圈(LS)的互感值,VB为设定充电电压;

所述的次级补偿电容二(CS3)的电容值 由式(3)确定:其中IB为设定充电电流;

所述的次级恒流补偿电感(LS3)的电感值 由式(4)确定:所述的次级恒压补偿电感(LV)的电感值 由式(5)确定:所述的次级补偿器一(Pe1)由下式确定:如果次级补偿器一Pe1的阻抗呈感性,则由次级线圈补偿电感Le1构成,其值 由式(6)确定:如果次级补偿器一Pe1的阻抗 呈容性,则由次级线圈补偿电容Ce1构成,其值 由式(7)确定:

所述的次级补偿器二(Pe2)由下式确定:如果次级补偿器二Pe2的阻抗呈感性,则由次级线圈补偿电感Le2构成,其值 由式(8)确定:如果次级补偿器一Pe2的阻抗 呈容性,则由次级线圈补偿电容Ce2构成,其值 由式(9)确定:
