1.一种金属锂二次电池负极的制备方法，其特征为该方法包括如下步骤：

1）将聚偏氟乙烯（PVDF）粉末溶于N-甲基吡咯烷酮（NMP），得到浓度为40-50 mg mL-1的溶液，即溶液一；

2）将LiFePO4和科琴黑（KB）加入球磨罐中，再依次滴加溶液一和NMP，然后球磨3~5 h，制成浆料一；

其中，质量比为LiFePO4：科琴黑（KB）：PVDF的8：1：1； 每LiFePO4 32 mg加2-5 mL NMP；

3）将浆料一涂覆在Al箔集流体上，制成电极片；涂覆厚度为200-300 μm；

4）将上步得到的电极片放在真空干燥箱中，85-95℃加热过夜，然后自然降温至室温；

5）将干燥之后的电极片裁成直径为7-12 mm的极片；

6）裁铝箔：用裁片机把550-650 nm厚的铝箔裁成直径为16-19 mm的圆片，30-40℃真空干燥，自然降温，放入手套箱备用；

7）在手套箱中，用上步得到铝箔圆片将锂片的正面覆盖，然后将二者压实，得到金属锂二次电池负极； 其中，铝箔圆片和锂片的直径相同，均为16-19 mm；

8）电池组装：将5）所得极片为正极，Celgard 2400为隔膜，为电解液，步骤7）中制得的铝箔包覆的金属锂为负极，在充满氩气氛围的手套箱中组装成二次电池。

2.如权利要求1所述的金属锂二次电池负极的制备方法，其特征为所述的电解液为两种溶液之一，第一种为1M 的LiPF6溶液，其溶剂为碳酸亚乙酯（EC）和碳酸二乙酯（DEC）的混合液，二者的体积比为1:1，或第二种，含有 LiPF6 和VC（碳酸亚乙烯酯）的溶液，其中，溶剂为碳酸亚乙酯（EC）和碳酸二乙酯（DEC）的混合液，二者的体积比为1:1；LiPF6的浓度为1M， VC质量为溶液的质量的5%。

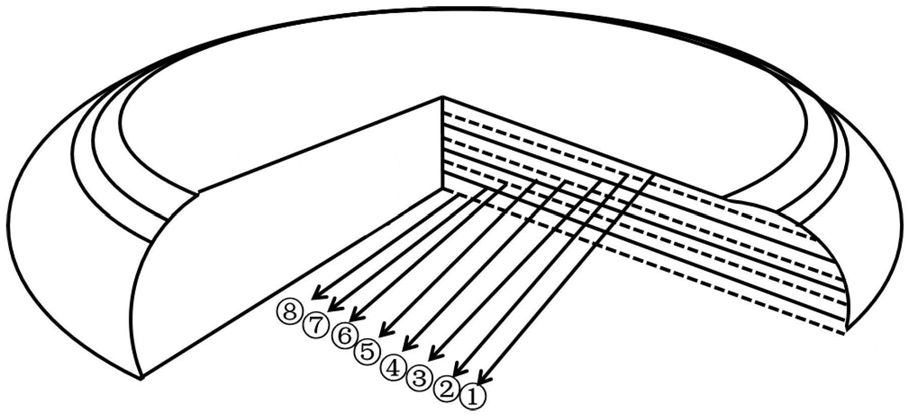

3.如权利要求1所述的金属锂二次电池负极的制备方法，其特征为所述的电池组装的步骤包括：在负极壳中放入有一个弹片，弹片上面放置一个垫片，垫片上放置8中所得的表面包覆铝箔的金属锂片，滴加2-3滴电解液在铝箔表面，然后放一张Celgard 2400隔膜，把正极材料放在隔膜方面，最后扣上正极壳，用封装机封装，组装成扣式电池。
